Własna studnia może zapewnić domowi wodę do łazienki, kuchni, pralki i podlewania ogrodu, ale cała instalacja działa poprawnie tylko wtedy, gdy pompa jest dobrana do warunków ujęcia. Wyjaśniam, jak działa pompa głębinowa, co dzieje się z wodą od momentu uruchomienia silnika, jakie elementy współpracują z urządzeniem oraz na co uważać podczas montażu i eksploatacji.
Najważniejsze informacje o pracy pompy głębinowej
- Pompa pracuje pod wodą i tłoczy ją rurą do instalacji, zamiast zasysać z powierzchni.
- Za przepływ odpowiadają najczęściej wirniki odśrodkowe, a za napęd silnik elektryczny chłodzony wodą.
- Wyłącznik ciśnieniowy uruchamia pompę po spadku ciśnienia, a zbiornik przeponowy ogranicza liczbę startów silnika.
- Dobór zależy przede wszystkim od wydajności, wysokości podnoszenia, głębokości lustra wody i średnicy odwiertu.
- Największym zagrożeniem jest suchobieg, czyli praca bez odpowiedniego przepływu wody chłodzącej silnik.
Pompa głębinowa tłoczy wodę, zamiast zasysać ją z powierzchni
Najprościej wyobrazić sobie pompę głębinową jako urządzenie, które zanurza się w studni i umieszcza możliwie blisko lustra wody. Po uruchomieniu silnik obraca układ hydrauliczny, a ten przekazuje energię wodzie. W efekcie ciecz uzyskuje odpowiednie ciśnienie i prędkość przepływu, po czym jest wypychana rurą tłoczną ku górze.
To ważne rozróżnienie. Pompa powierzchniowa próbuje wytworzyć podciśnienie i podciągnąć wodę z góry, dlatego jej praktyczne możliwości ogranicza głębokość lustra wody. Pompa głębinowa działa odwrotnie. Nie musi podnosić wody za pomocą długiego przewodu ssawnego, ponieważ sama znajduje się w studni i pcha wodę do instalacji.
W domowych studniach wierconych najczęściej stosuje się pompy wielostopniowe. Mają kilka wirników ustawionych jeden za drugim, dzięki czemu każdy stopień zwiększa ciśnienie. Nie oznacza to jednak, że większa liczba wirników zawsze jest lepsza. Pompa powinna pracować w punkcie odpowiadającym rzeczywistemu zapotrzebowaniu budynku, a nie tylko imponować maksymalną wysokością podnoszenia.
Co dzieje się po odkręceniu kranu
- Otwarcie kranu powoduje spadek ciśnienia w instalacji.
- Wyłącznik ciśnieniowy albo sterownik elektroniczny przekazuje pompie sygnał startu.
- Silnik zaczyna obracać wirniki, które zwiększają ciśnienie wody.
- Woda płynie przewodem tłocznym do zbiornika hydroforowego i dalej do punktu poboru.
- Po zamknięciu kranu ciśnienie rośnie do ustawionego poziomu, a automatyka wyłącza urządzenie.
W praktyce użytkownik widzi tylko stały strumień wody. Cała praca odbywa się w studni, dlatego awarię często zauważa się dopiero wtedy, gdy spada ciśnienie, pompa włącza się zbyt często albo z kranu przestaje płynąć woda.

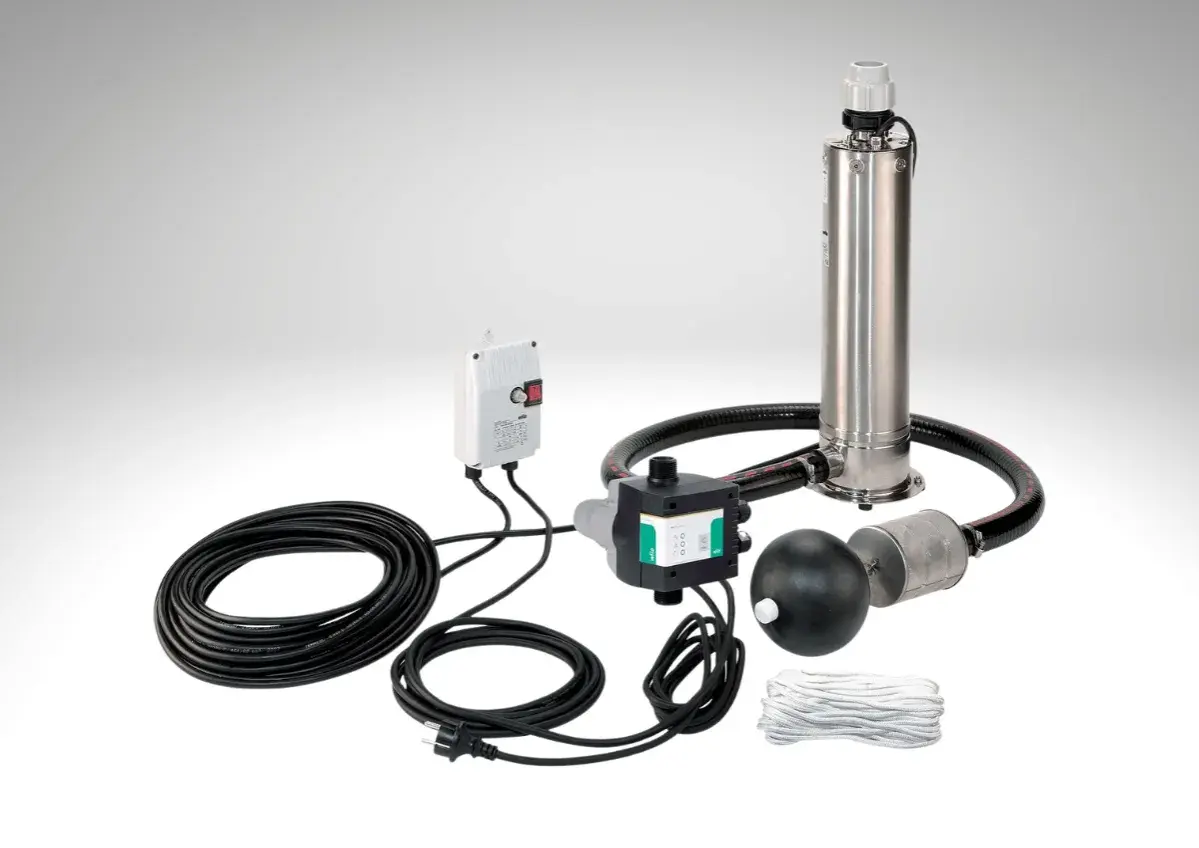

Z jakich elementów składa się cały zestaw
Sama pompa nie tworzy jeszcze kompletnego systemu zaopatrzenia domu. Potrzebuje przewodu tłocznego, kabla, zabezpieczeń elektrycznych i elementów sterujących. W typowej instalacji współpracuje także ze zbiornikiem przeponowym, który przechowuje niewielki zapas wody pod ciśnieniem.
| Element | Rola w instalacji |
|---|---|
| Silnik elektryczny | Napędza część hydrauliczną pompy i zwykle jest chłodzony przez przepływającą wodę. |
| Wirniki lub ślimak | Przekazują energię wodzie i wytwarzają ciśnienie. |
| Rura tłoczna | Transportuje wodę ze studni do budynku lub zbiornika. |
| Zawór zwrotny | Ogranicza cofanie się wody po wyłączeniu pompy. |
| Zbiornik przeponowy | Stabilizuje ciśnienie i zmniejsza częstotliwość uruchamiania silnika. |
| Wyłącznik ciśnieniowy lub sterownik | Automatycznie włącza i wyłącza pompę zgodnie z parametrami instalacji. |
| Zabezpieczenie przed suchobiegiem | Wyłącza pompę, gdy zabraknie wody lub przepływ będzie zbyt mały. |
Zbiornik przeponowy nie jest miejscem, w którym magazynuje się duże ilości wody na wiele godzin. Jego zadaniem jest przede wszystkim ograniczenie liczby krótkich cykli pracy. To istotne, ponieważ częste rozruchy mocno obciążają silnik i automatykę. W małym domu sprawny zbiornik potrafi wyraźnie poprawić stabilność ciśnienia oraz żywotność pompy.
Nie każda instalacja musi mieć klasyczny hydrofor. Alternatywą jest sterownik elektroniczny, który reaguje na przepływ i ciśnienie. Takie rozwiązanie zajmuje mniej miejsca, ale wymaga poprawnie dobranej pompy i nie zawsze zapewnia tak spokojną pracę jak większy zbiornik przeponowy.
Pompa wirnikowa i ślimakowa nie pracują tak samo
W instalacjach domowych spotyka się przede wszystkim pompy wirnikowe, ale na rynku są również modele ślimakowe. Oba typy tłoczą wodę z ujęcia, jednak różnią się odpornością na zanieczyszczenia, wydajnością i sposobem wytwarzania ciśnienia.
| Typ pompy | Mocne strony | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Wirnikowa wielostopniowa | Wysokie ciśnienie, dobra wydajność, sprawna praca w instalacji domowej | Wrażliwa na piasek i pracę bez wody | Studnie wiercone, zasilanie domu i podlewanie ogrodu |
| Wirnikowa jednostopniowa | Prostsza konstrukcja i często niższa cena | Mniejsze możliwości uzyskania wysokiego ciśnienia | Płytkie ujęcia i mniej wymagające instalacje |
| Ślimakowa | Może lepiej znosić wodę z drobnymi zanieczyszczeniami | Zwykle niższa wydajność i większe zużycie elementów roboczych | Studnie o gorszej jakości wody, małe gospodarstwa i podlewanie |
Wybierając pompę, nie kieruję się samą mocą silnika. Model o mocy 1,1 kW może pracować gorzej od słabszego urządzenia, jeśli jego charakterystyka nie pasuje do konkretnej studni i przewodu. Najwięcej mówi wykres pompy, który pokazuje, jaką wydajność urządzenie uzyska przy określonej wysokości podnoszenia.
Pompa wirnikowa zwykle sprawdza się najlepiej, gdy woda jest względnie czysta i odwiert ma właściwie wykonany filtr. Jeżeli w wodzie pojawia się piasek, trzeba sprawdzić dopuszczalne stężenie podawane przez producenta. Przekroczenie tej wartości może szybko zużyć wirniki, tuleje i uszczelnienia, nawet gdy silnik nadal działa.
Jak dobrać pompę do domu i studni
Dobór zaczyna się od parametrów studni, a nie od powierzchni domu. Potrzebne są informacje o średnicy odwiertu, głębokości lustra wody podczas pompowania, wydajności ujęcia i poziomie, na który woda ma trafić. Bez tych danych zakup na podstawie samej mocy jest w dużej mierze zgadywaniem.
Wydajność powinna odpowiadać realnemu zużyciu
Dla typowego domu jednorodzinnego często wystarcza przepływ rzędu 2-4 m³/h, ale ostateczna wartość zależy od liczby mieszkańców, punktów poboru i podlewania ogrodu. Jednoczesne korzystanie z prysznica, zlewu i podlewacza wymaga większego przepływu niż instalacja używana głównie przez jedną osobę.
Nie warto kupować pompy o wielokrotnie większej wydajności „na zapas”. Jeśli studnia nie nadąża z napływem wody, zbyt mocne urządzenie będzie obniżać poziom lustra i może doprowadzić do suchobiegu. Duża pompa może też powodować gwałtowne zmiany ciśnienia oraz częstsze zadziałanie zabezpieczeń.
Wysokość podnoszenia to nie tylko głębokość studni
Do głębokości, z której pompa podnosi wodę, trzeba dodać wysokość budynku, wymagane ciśnienie przy najwyższym punkcie oraz straty przepływu w rurach, kolanach, filtrach i zaworach. Można posłużyć się uproszczonym schematem:
Wymagana wysokość podnoszenia = różnica poziomów + ciśnienie użytkowe + straty w instalacji.
Przykładowo, gdy lustro wody znajduje się 25 metrów poniżej terenu, najwyższy punkt poboru jest 6 metrów wyżej, a instalacja wymaga około 3 barów, trzeba uwzględnić około 30 metrów słupa wody odpowiadających ciśnieniu oraz dodatkowy zapas na straty. W takim układzie pompa powinna zapewniać pracę przy mniej więcej 60-70 m wysokości podnoszenia, a nie tylko przy 25 metrach.
To właśnie tutaj najczęściej pojawia się błąd. Parametr „maksymalna wysokość podnoszenia” oznacza zwykle wartość przy niemal zerowym przepływie. Dla domu liczy się punkt na wykresie, w którym pompa jednocześnie zapewnia wymagane ciśnienie i odpowiednią ilość wody.
Średnica odwiertu i pozycja pompy
Popularne pompy do studni wierconych mają średnicę około 3 lub 4 cali. Urządzenie musi swobodnie przejść przez rurę studzienną, ale nie może mieć zbyt dużego luzu, jeśli do chłodzenia silnika potrzebny jest określony przepływ wody wokół jego obudowy.
Pompa powinna pracować w pozycji przewidzianej przez producenta. Niektóre modele mogą działać poziomo w zbiorniku lub studni kopanej, lecz czasem wymagają płaszcza chłodzącego, który wymusza przepływ wody wokół silnika. Nie wolno zakładać, że każdą pompę głębinową można po prostu położyć.
Co chroni urządzenie przed awarią
Najgroźniejszym błędem jest uruchomienie pompy bez wystarczającej ilości wody. Silnik zanurzony w wodzie odprowadza ciepło przez obudowę i przepływ cieczy. Podczas suchobiegu temperatura rośnie, a uszkodzenie może objąć uzwojenia, łożyska lub elementy hydrauliczne.
Podstawowe zabezpieczenie przed suchobiegiem może korzystać z sond, czujnika poziomu, wyłącznika pływakowego, pomiaru prądu albo kontroli przepływu. Wybór zależy od rodzaju ujęcia. W studni, której wydajność zmienia się sezonowo, szczególnie rozsądne jest zastosowanie rozwiązania, które reaguje na rzeczywisty spadek poziomu wody, a nie tylko na ciśnienie w instalacji.
Przeczytaj również: Jak podłączyć zlew do odpływu bez wycieków?
Typowe objawy nieprawidłowej pracy
- Pompa często się włącza - przyczyną może być zbyt mały zbiornik, nieprawidłowe ciśnienie wstępne albo nieszczelność instalacji.
- Woda ma piasek - problem może wynikać z niedostatecznego rozwoju studni, uszkodzonego filtra lub zbyt dużej wydajności pompy.
- Ciśnienie jest słabe - trzeba sprawdzić filtr, zawór zwrotny, szczelność przewodu oraz punkt pracy urządzenia.
- Silnik nie startuje - możliwe są problemy z zasilaniem, kondensatorem, zabezpieczeniem termicznym albo sterownikiem.
- Pompa pracuje, ale woda nie płynie - należy wyłączyć zasilanie i sprawdzić poziom wody, przewód tłoczny oraz zawór zwrotny.
Przy każdej ingerencji w pompę trzeba najpierw odłączyć zasilanie. Połączenia elektryczne w wilgotnym środowisku nie są miejscem na eksperymenty, dlatego montaż i pomiary powinien wykonać elektryk lub instalator znający układy pompowe. Samodzielnie można obserwować ciśnienie, stan filtrów i częstotliwość załączania, ale naprawę pod wodą lepiej zostawić fachowcowi.
Jak wygląda poprawny montaż i późniejsza eksploatacja

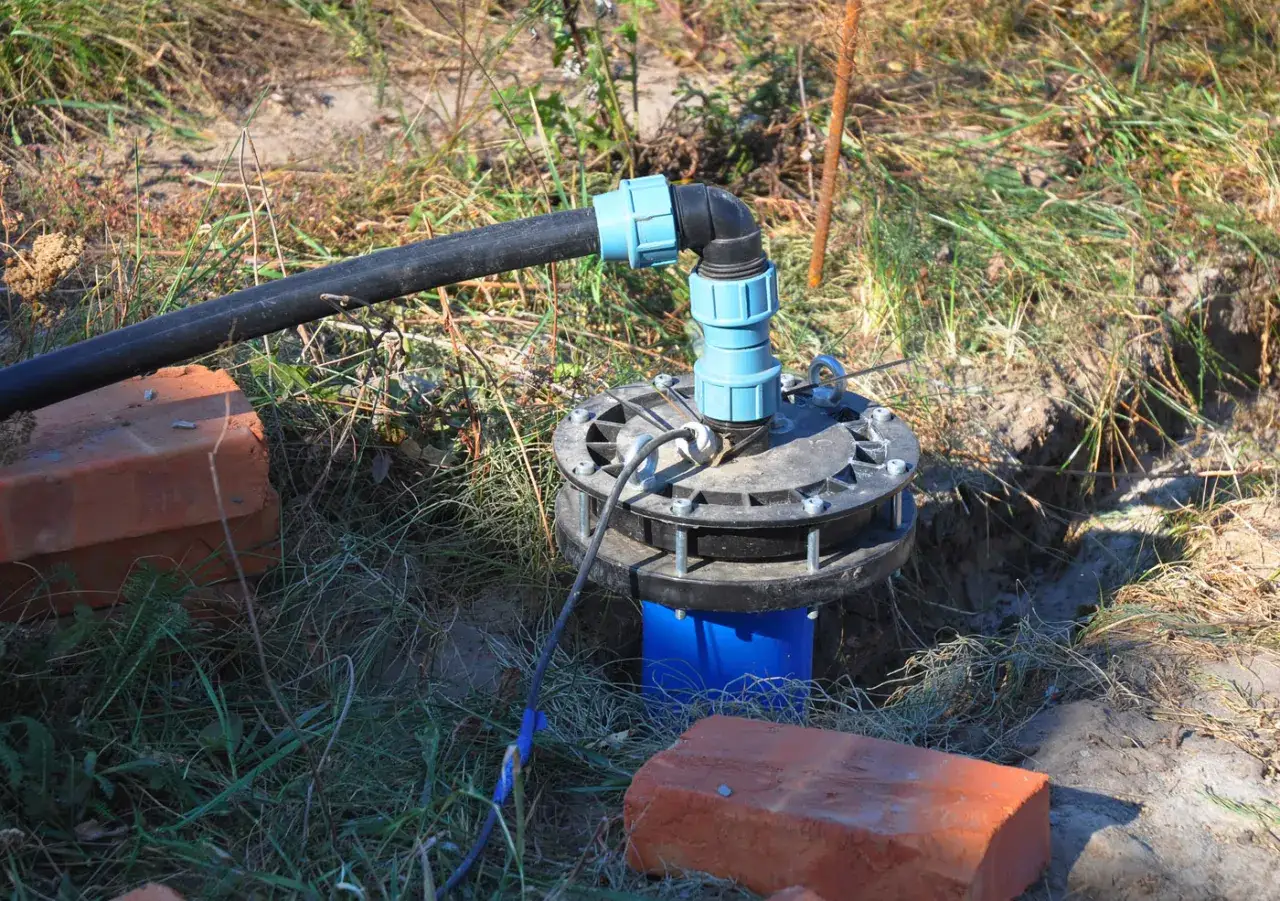

Pompa jest zawieszana na rurze tłocznej albo przewidzianym przewodzie, a dodatkowa linka zabezpieczająca przejmuje ciężar urządzenia. Kabel zasilający powinien być dobrany do mocy, długości trasy i warunków pracy. Nie należy opuszczać pompy, trzymając ją wyłącznie za przewód elektryczny.
Przed uruchomieniem trzeba przepłukać instalację, sprawdzić szczelność połączeń i upewnić się, że pompa znajduje się w wodzie zgodnie z instrukcją. Pierwsze minuty pracy warto obserwować. Mętna woda, piasek, nietypowy hałas albo gwałtowne skoki ciśnienia są sygnałem, by przerwać test i znaleźć przyczynę.
W instalacji domowej dobrze sprawdza się prosty harmonogram kontroli:
- co kilka miesięcy sprawdzenie filtrów i manometru,
- kontrola częstotliwości startów pompy,
- sprawdzenie ciśnienia w zbiorniku przeponowym zgodnie z instrukcją zestawu,
- kontrola zabezpieczenia przed suchobiegiem,
- badanie jakości wody, jeśli jest używana do picia i przygotowywania żywności.
Jeżeli studnia ma zasilać wodę pitną, znaczenie ma nie tylko sama pompa, lecz także materiał rur, uszczelnień i zbiornika. Elementy instalacji powinny być przeznaczone do kontaktu z wodą pitną, a po wykonaniu ujęcia warto zlecić badanie laboratoryjne. Pompa nie poprawia jakości wody. Ona jedynie ją transportuje.
Pompa głębinowa czy powierzchniowa
Pompa głębinowa nie jest automatycznie najlepszym rozwiązaniem w każdej studni. Przy płytkim lustrze wody i łatwym dostępie serwisowym pompa powierzchniowa może być prostsza w obsłudze. Jeżeli jednak lustro znajduje się głęboko, urządzenie zanurzone w studni zwykle zapewnia większą pewność tłoczenia.
| Kryterium | Pompa głębinowa | Pompa powierzchniowa |
|---|---|---|
| Miejsce montażu | W studni lub zbiorniku | W budynku albo obudowie studni |
| Głębokie lustro wody | Dobrze nadaje się do głębokich ujęć | Ma ograniczoną wysokość ssania |
| Hałas | Zwykle niewielki w domu, bo silnik pracuje pod ziemią | Może być słyszalny w pomieszczeniu |
| Serwis | Wymaga wyciągnięcia urządzenia ze studni | Zwykle łatwiejszy dostęp do podzespołów |
| Ryzyko | Suchobieg, piasek, trudny demontaż | Nieszczelność przewodu ssawnego i problemy z zalaniem |
Moja praktyczna zasada jest prosta. Najpierw analizuję ujęcie i zapotrzebowanie, dopiero później wybieram typ pompy. Koszt samego urządzenia jest tylko częścią inwestycji. Trzeba doliczyć rurę, kabel, automatykę, zbiornik, zabezpieczenia i ewentualny montaż. Tani model źle dobrany do studni może szybko okazać się droższy niż solidny zestaw zaprojektowany od początku.
Najważniejszy wniosek przed zakupem urządzenia do studni
Pompa głębinowa działa dzięki silnikowi, który napędza układ hydrauliczny zanurzony w wodzie. Wirniki zwiększają ciśnienie, a przewód tłoczny prowadzi wodę do hydroforu i domowej instalacji. Automatyka decyduje o momencie startu i zatrzymania, natomiast zabezpieczenie przed suchobiegiem chroni urządzenie wtedy, gdy studnia nie dostarcza wystarczającej ilości wody.
Przed zakupem warto zebrać cztery informacje: średnicę studni, poziom lustra wody, wydajność ujęcia oraz wymagane ciśnienie. Dopiero ich zestawienie z wykresem konkretnej pompy daje wiarygodną odpowiedź, czy urządzenie sprawdzi się w domu. Właściwy dobór i ochrona przed suchobiegiem mają większe znaczenie dla trwałości instalacji niż sama wysoka moc silnika.
