Przy prysznicu bez brodzika kilka centymetrów potrafi zdecydować o powodzeniu całego remontu. Wyjaśniam, ile miejsca zwykle potrzebuje odpływ liniowy, jak uwzględnić syfon, rurę, spadek i płytki oraz co zrobić, gdy w istniejącej łazience brakuje miejsca na zabudowę.
Najważniejsze wymiary decydują o sprawnym odpływie wody
- 70-85 mm to często spotykana wysokość samego zestawu odpływowego, ale nie całej zabudowy.
- Na syfon, rurę, spadek i warstwy podłogi trzeba zwykle przeznaczyć około 12-15 cm.
- Posadzka pod prysznicem powinna mieć spadek najczęściej 1,5-2%, czyli 1,5-2 cm na każdy metr.
- Górna krawędź rynny powinna znaleźć się około 1-2 mm poniżej gotowej posadzki.
- W remoncie mieszkania najlepiej sprawdzają się modele niskie albo odpływy montowane przy ścianie.
Ile miejsca potrzebuje odpływ liniowy
Nie ma jednej uniwersalnej wysokości dla każdego odpływu. Producenci podają osobno wysokość syfonu, wysokość rynny i tak zwaną wysokość zabudowy, czyli przestrzeń potrzebną od podłoża do poziomu gotowej podłogi.
W praktyce najniższe modele mają syfon o wysokości około 50-65 mm, a wyższe rozwiązania potrzebują 70 mm lub więcej. Sama rynna może mieć kilkadziesiąt milimetrów, natomiast całość trzeba jeszcze połączyć z kanalizacją i zapewnić rurze odpowiedni spadek.
| Element | Typowa wartość | Dlaczego ma znaczenie |
|---|---|---|
| Syfon | 50-70 mm | Tworzy zamknięcie wodne i zajmuje najwięcej miejsca pod odpływem. |
| Rynna odpływowa | około 20-30 mm lub więcej | Zbiera wodę z powierzchni prysznica i musi zostać stabilnie podparta. |
| Rura przyłączeniowa | często DN50 | Jej średnica oraz długość wpływają na wymaganą przestrzeń. |
| Spadek rury | około 1,5% | Na każdym metrze rura obniża się mniej więcej o 1,5 cm. |
| Warstwy wykończeniowe | około 10-20 mm | Obejmują klej i płytkę, choć konkretna wartość zależy od materiału. |
Dlatego deklarowane przez producenta 70 mm wysokości montażowej nie oznacza, że wystarczy dokładnie 7 cm od stropu do gotowej posadzki. W typowym układzie trzeba zapewnić łącznie około 12-15 cm, szczególnie gdy odpływ znajduje się w pewnej odległości od pionu kanalizacyjnego.
Od czego zależy wysokość zabudowy

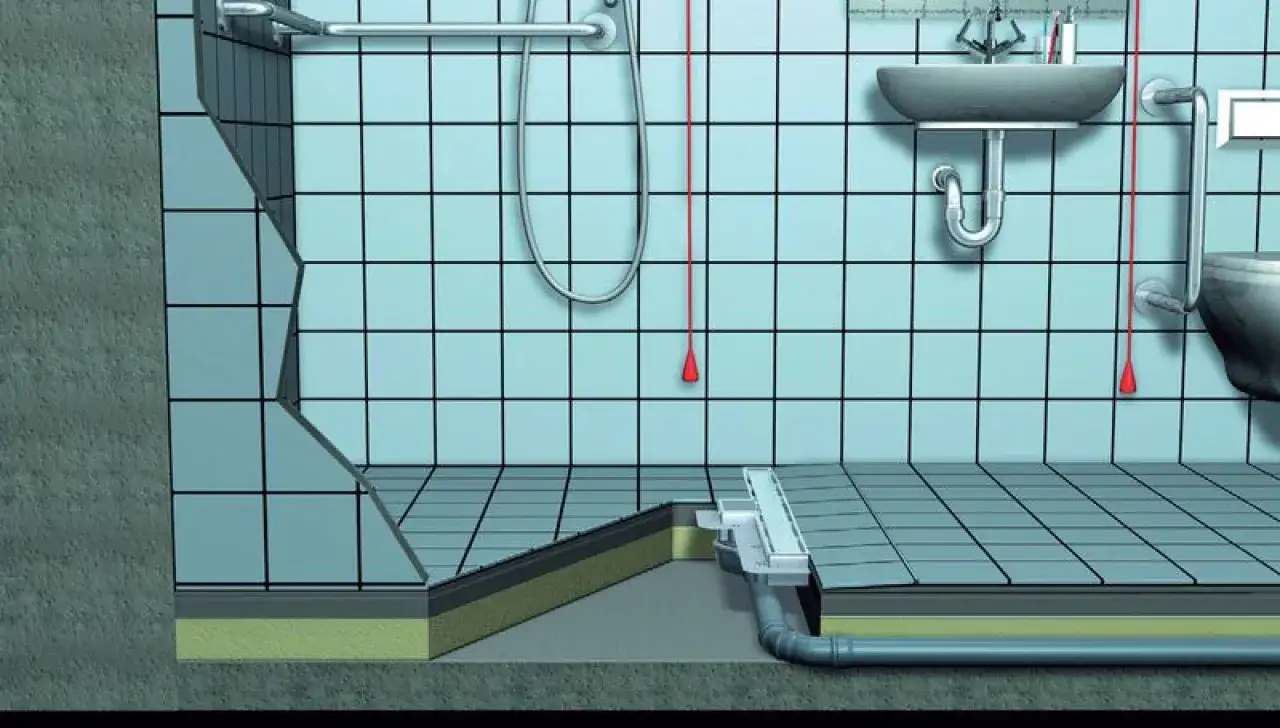

Największy błąd polega na sprawdzaniu wyłącznie wymiaru syfonu. Ja zawsze patrzę na cały przekrój podłogi, ponieważ ostateczny poziom zależy także od przebiegu rury, grubości jastrychu, izolacji oraz wykończenia.
Syfon i zamknięcie wodne
Syfon zatrzymuje wodę, która blokuje przedostawanie się zapachów z kanalizacji do łazienki. Im niższy model, tym łatwiej zmieścić go w istniejącej podłodze, ale niska konstrukcja nie może oznaczać przypadkowego wyboru. Trzeba sprawdzić jej przepustowość, możliwość czyszczenia i zgodność z konkretną rynną.
Przykładowo w ofercie Viega występują syfony przeznaczone do zabudowy od około 70 mm, a Geberit oferuje zestawy montażowe dopasowane do różnych wysokości jastrychu, między innymi 65-90 mm oraz 90-220 mm. To pokazuje, że liczy się nie tylko marka odpływu, lecz także dokładny wariant elementu podstawowego i syfonu.
Rura i odległość od pionu
Rura odpływowa powinna biec możliwie krótko i bez zbędnych załamań. Przy spadku 1,5% odcinek o długości 3 m wymaga różnicy poziomów około 4,5 cm. Ta wartość musi znaleźć się pod posadzką, obok miejsca zajętego przez sam syfon.
Jeżeli prysznic znajduje się daleko od pionu, problemem może być nie sam odpływ liniowy, ale cała trasa podejścia kanalizacyjnego. Dłuższe podejście wymaga indywidualnego sprawdzenia średnicy, odpowietrzenia i możliwości prowadzenia instalacji. W mieszkaniu nie powinno się pogłębiać stropu bez oceny konstruktora.
Płytki, klej i poziom gotowej podłogi
Rynnę ustawia się względem poziomu gotowej posadzki, a nie surowej wylewki. Trzeba więc wcześniej znać grubość płytki i warstwy kleju. Dla przykładu płytka o grubości 8 mm z klejem tworzącym warstwę około 5 mm wymaga uwzględnienia mniej więcej 13 mm wykończenia.
Górna krawędź odpływu powinna zwykle znajdować się 1-2 mm poniżej powierzchni płytek. Jeśli zostanie za wysoko, woda będzie zatrzymywać się przy rynnie. Jeśli będzie zbyt nisko, powstanie nieestetyczny uskok i trudniej będzie prawidłowo wykonać uszczelnienie.
Jak obliczyć potrzebną wysokość przed remontem
Najprościej zacząć od pomiaru odległości między planowanym odpływem a punktem włączenia do kanalizacji. Potem dodaję przestrzeń na syfon, rurę ze spadkiem, warstwy podłogi i zapas montażowy.
- Zmierz odległość od syfonu do pionu lub istniejącego podejścia.
- Pomnóż ją przez wymagany spadek rury, na przykład 3 m × 1,5 cm = 4,5 cm różnicy poziomów.
- Dodaj wysokość syfonu zgodnie z kartą techniczną konkretnego modelu.
- Uwzględnij grubość jastrychu, izolacji, kleju i płytek.
- Sprawdź, czy odpływ da się ustawić poniżej gotowej posadzki bez podnoszenia całej łazienki.
Przykładowo, przy syfonie o wysokości 6 cm, podejściu długości 2 m, spadku 1,5% i warstwie wykończeniowej 1,5 cm sama geometria może wymagać około 10,5 cm. Do tego dochodzi miejsce na stabilne podparcie i wykonanie jastrychu, dlatego bezpieczniej planować około 12 cm niż liczyć wszystko na styk.
Przy dużych płytkach trzeba dodatkowo zaplanować ich cięcie. Spadek 2% oznacza obniżenie o 2 cm na każdy metr, więc przy odpływie przy ścianie łatwiej uzyskać jedną płaszczyznę spadku niż przy odpływie centralnym, gdzie trzeba formować kilka kierunków.
Jak zamontować odpływ, żeby wysokość się zgadzała
Sam montaż zaczyna się przed wykonaniem wylewki. Najpierw ustawiam odpływ na stabilnym podłożu, podłączam go do kanalizacji i dopiero wtedy wyznaczam poziom jastrychu oraz płytek.
Ustawienie rynny i syfonu
Rynna musi być wypoziomowana wzdłuż swojej długości. Spadek wykonuje się na powierzchni prysznica, a nie przez przechylanie samej rynny, chyba że instrukcja danego systemu przewiduje inne rozwiązanie. Każdą regulację wysokości trzeba zablokować, aby element nie przesunął się podczas wylewania jastrychu.
Pod odpływem nie powinny zostać puste przestrzenie. Jastrych lub zaprawa montażowa musi dokładnie podeprzeć korpus, ponieważ uginająca się rynna może uszkodzić uszczelnienie, powodować hałas i utrudniać odpływ wody.
Wykonanie spadku posadzki
W kabinie prysznicowej najczęściej stosuje się spadek 1,5-2%. Przy krótkim prysznicu o długości 80 cm oznacza to różnicę poziomów około 1,2-1,6 cm. Większe nachylenie nie zawsze poprawia działanie, a może być niewygodne i trudniejsze do estetycznego wykończenia.

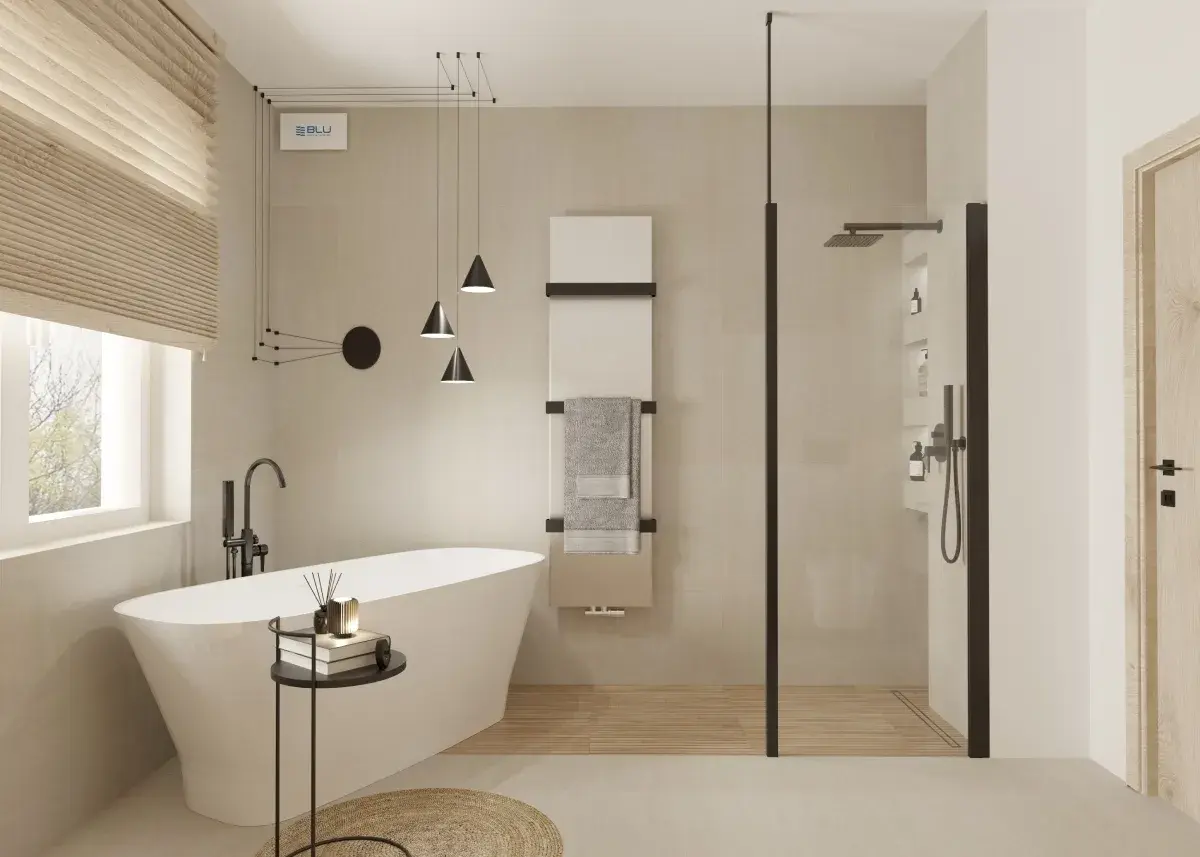

Przy odpływie przyściennym wykonuje się zwykle jeden spadek w jego kierunku. Przy odpływie umieszczonym pośrodku konieczne jest uformowanie kilku płaszczyzn, co zwiększa liczbę cięć płytek. Z mojego punktu widzenia w małej łazience rozwiązanie przyścienne jest często praktyczniejsze, choć wymaga bardzo równej ściany i starannego uszczelnienia.
Przeczytaj również: Łazienka rustykalna - jak urządzić ją wygodnie i trwale?
Hydroizolacja wokół odpływu
Odpływ liniowy nie zastępuje hydroizolacji. Taśmę uszczelniającą i systemową izolację należy połączyć z kołnierzem odpływu oraz zabezpieczyć narożniki, przejścia rur i styk ściany z podłogą.
Najczęściej stosuje się dwie warstwy folii w płynie albo masy uszczelniającej, zgodnie z instrukcją systemu. Nie należy przyspieszać układania płytek, jeśli izolacja nie osiągnęła czasu schnięcia podanego przez producenta.
Jaki odpływ wybrać przy małej wysokości podłogi
Jeśli remontujesz mieszkanie w bloku, najpierw sprawdź grubość dostępnych warstw podłogi. Dopiero później wybieraj wygląd rusztu. Odpływ, który dobrze prezentuje się na zdjęciu, może po prostu nie zmieścić się w istniejącym stropie.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Odpływ niski | Przy remoncie i ograniczonej przestrzeni pod posadzką. | Może mieć mniejszy zapas przepustowości i wymaga dokładnego montażu. |
| Odpływ standardowy | W nowym budynku lub przy odpowiednio grubej wylewce. | Potrzebuje więcej miejsca na syfon i podejście kanalizacyjne. |
| Odpływ przyścienny | Gdy chcesz ograniczyć liczbę płaszczyzn spadku. | Ściana musi być równa, a połączenie ze ścianą szczególnie dobrze uszczelnione. |
| Odpływ punktowy | Gdy układ rur lub kształt prysznica utrudnia zastosowanie rynny. | Wymaga wykonania spadków z kilku stron i zwykle większej liczby docinanych płytek. |
Wysokość montażowa podawana przez producenta to dopiero punkt wyjścia. Przed zakupem sprawdź także średnicę odpływu, wydajność, zakres regulacji, sposób czyszczenia syfonu i wymagany poziom jastrychu. Dobrze, gdy instrukcja pokazuje pełny przekrój warstw, a nie tylko wymiar samego korpusu.
Zanim zamkniesz podłogę, sprawdź te cztery rzeczy
- Czy syfon i rura mieszczą się poniżej planowanego poziomu gotowej posadzki?
- Czy rura ma wymagany spadek i prowadzi do kanalizacji możliwie krótką trasą?
- Czy rynna jest stabilna, wypoziomowana i ustawiona około 1-2 mm poniżej płytek?
- Czy kołnierz odpływu został połączony z kompletną hydroizolacją prysznica?
Jeśli na którekolwiek pytanie odpowiedź brzmi „nie”, lepiej zatrzymać prace przed wylaniem jastrychu. Kilkanaście minut dodatkowego pomiaru jest znacznie tańsze niż późniejsze skuwanie płytek, poprawianie spadku albo usuwanie przecieku w podłodze.
