Otwierasz kran, a zanim popłynie ciepła woda, przez kilkanaście sekund marnujesz zimną. Dobrze zaprojektowana cyrkulacja c.w.u. rozwiązuje ten problem, ale tylko wtedy, gdy pompa, przewód powrotny, zawory i sterowanie są połączone we właściwej kolejności. Poniżej pokazuję praktyczny schemat, montaż krok po kroku, dobór pompy, koszty oraz błędy, które najczęściej obniżają komfort i zwiększają rachunki.
Najważniejsze zasady prawidłowej cyrkulacji c.w.u.
- Pompa pracuje na przewodzie powrotnym, zwykle blisko zasobnika.
- Obieg tworzą zasobnik, rura zasilająca, punkty poboru i rura powrotna.
- Strzałka na korpusie pompy musi wskazywać kierunek przepływu do zasobnika.
- Przewody ciepłej wody i cyrkulacji trzeba dokładnie zaizolować.
- Najmniej energii zużywa układ sterowany zegarem, termostatem lub przyciskiem, a nie pracujący bez przerwy.
- W instalacjach innych niż jednorodzinne przepisy wymagają stałego obiegu między innymi wtedy, gdy objętość przewodu do punktu poboru przekracza 3 dm³.
Kiedy cyrkulacja ciepłej wody ma rzeczywiście sens
Cyrkulacja tworzy dodatkowy obieg, w którym woda krąży między zasobnikiem a najdalszym punktem instalacji. Dzięki temu po odkręceniu baterii ciepła woda pojawia się niemal od razu, zamiast wypychać z rury wystudzoną wodę. Największą różnicę odczuje się w domu z dużą odległością między kotłownią a łazienką.
W małym mieszkaniu, gdzie podgrzewacz znajduje się kilka metrów od kuchni i łazienki, montaż pompy często nie ma ekonomicznego uzasadnienia. Sama pompa nie skróci znacząco oczekiwania, jeśli problemem jest krótki przewód albo źle ustawiona temperatura. Zanim zacznę projektować obieg, sprawdzam więc długość rur, ich izolację i to, ile wody trzeba każdorazowo spuścić.
Przeczytaj również: Jak działa zmiękczacz wody i jak wybrać właściwy model?
Obieg z dodatkową rurą powrotną
Najlepsze rozwiązanie powstaje już na etapie budowy. Do punktów poboru prowadzi się przewód ciepłej wody, a równolegle z nim układa się przewód cyrkulacyjny, który wraca do zasobnika. Pompa wymusza przepływ w pętli, dzięki czemu ciepła woda nie stygnie całkowicie w rurach.
W istniejącym budynku wykonanie takiej trasy może oznaczać kucie ścian, demontaż zabudowy albo prowadzenie rur w szachtach. Jeżeli koszt remontu jest wysoki, można rozważyć sterowanie pompą na żądanie, ale nie powinno się bez projektu wpinać powrotu w przypadkowe miejsce instalacji.

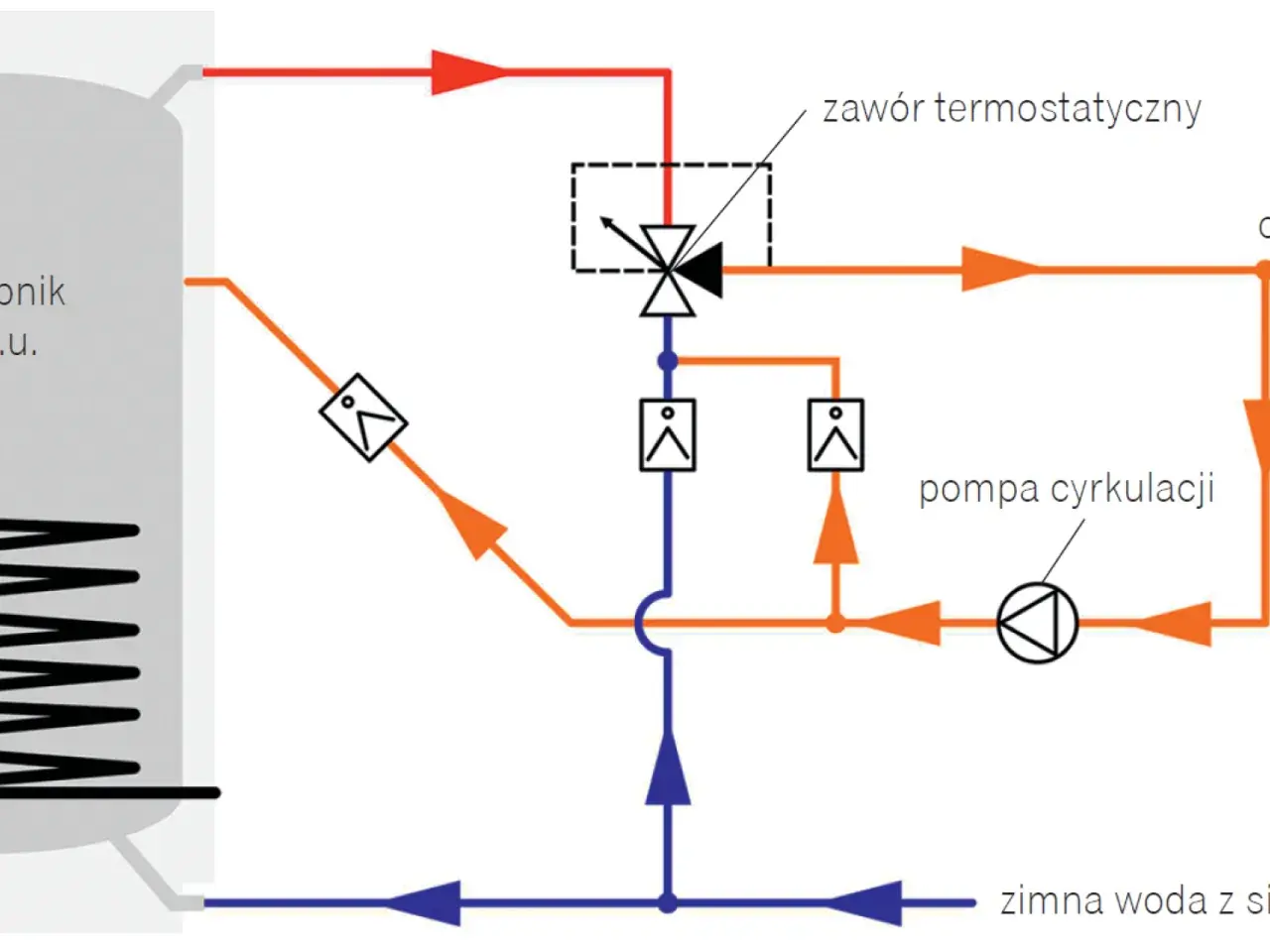

Jak wygląda prawidłowy schemat podłączenia

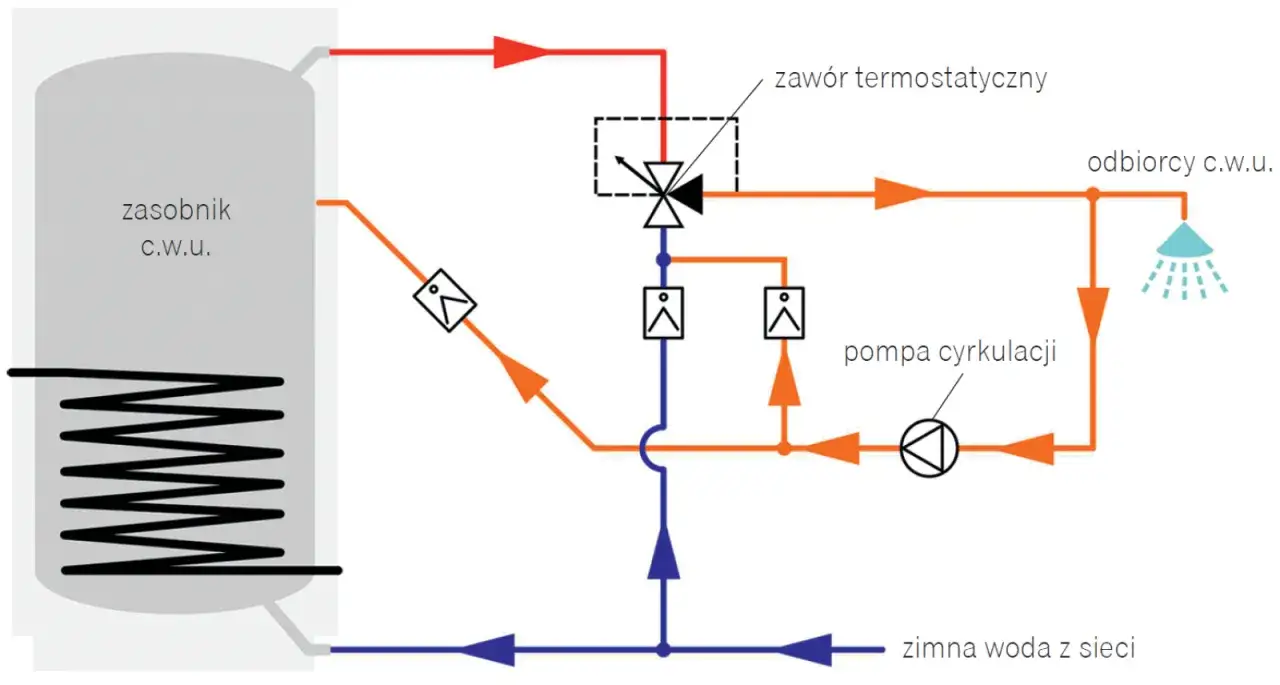

Najprostszy układ można opisać w jednej linii: zasobnik c.w.u. → przewód ciepłej wody → punkty poboru → przewód powrotny → pompa → króciec cyrkulacyjny zasobnika. Pompa znajduje się na powrocie i tłoczy wodę w stronę podgrzewacza, a nie od niego.
| Element | Rola w instalacji |
|---|---|
| Króciec cyrkulacji w zasobniku | Miejsce powrotu schłodzonej wody z pętli. |
| Rura powrotna | Prowadzi wodę z najdalszej części instalacji do pompy. |
| Pompa c.w.u. | Wymusza przepływ w obiegu. |
| Zawór zwrotny | Chroni przed cofaniem się wody przy wyłączonej pompie. |
| Zawory odcinające | Ułatwiają wymianę pompy i serwis bez opróżniania całej instalacji. |
| Izolacja przewodów | Ogranicza straty ciepła i czas pracy pompy. |
Przed pompą zwykle montuje się zawór odcinający, a w razie potrzeby także filtr siatkowy. Za pompą powinien znaleźć się drugi zawór odcinający oraz zawór zwrotny zgodny z kierunkiem przepływu. Dokładna kolejność może zależeć od instrukcji producenta zasobnika i pompy, dlatego oznaczenia na urządzeniach są ważniejsze niż uniwersalny schemat z internetu.
Nie należy mylić przewodu cyrkulacyjnego z przyłączem zimnej wody ani z króćcem spustowym. Zasobnik bez dedykowanego króćca wymaga rozwiązania przewidzianego przez jego producenta. W wielu przypadkach najbezpieczniejsza będzie wymiana urządzenia na model przystosowany do cyrkulacji albo zastosowanie kompletnej grupy przyłączeniowej.
Montaż cyrkulacji krok po kroku
- Sprawdź zasobnik. Ustal, czy ma osobny króciec cyrkulacyjny i jakie przyłącza dopuszcza producent.
- Wyznacz trasę powrotu. Przewód powinien obejmować wszystkie potrzebne punkty poboru i wracać możliwie krótką drogą do kotłowni.
- Dobierz średnicę rury. Nie zmniejszaj jej przypadkowo na długich odcinkach, ponieważ może to powodować hałas i problemy z przepływem.
- Zamontuj armaturę. Zastosuj zawory odcinające, zawór zwrotny oraz elementy regulacyjne zgodnie ze schematem urządzenia.
- Ustaw pompę zgodnie ze strzałką. W typowym układzie strzałka wskazuje kierunek powrotu wody do zasobnika.
- Zaizoluj przewody. Izolacja powinna obejmować całą trasę, także odcinki w kotłowni i przy armaturze, o ile producent dopuszcza takie rozwiązanie.
- Napełnij i odpowietrz układ. Pompy c.w.u. nie wolno uruchamiać na sucho nawet na kilka sekund.
- Sprawdź temperaturę i przepływ. Po uruchomieniu skontroluj, czy najdalszy punkt szybko osiąga właściwą temperaturę i czy zimna woda nie nagrzewa się samoczynnie.
Przy kilku odgałęzieniach sama pompa nie wystarczy. Każda gałąź może mieć inny opór hydrauliczny, więc bliższe punkty będą odbierały większość przepływu, a najdalszy nadal pozostanie chłodny. W takim układzie stosuję zawory równoważące lub termostatyczne, które pozwalają ograniczyć przepływ tam, gdzie woda krąży zbyt łatwo.
Podłączenie elektryczne pompy 230 V powinien wykonać elektryk albo instalator z odpowiednimi uprawnieniami. Obwód musi być zabezpieczony zgodnie z warunkami instalacji, a urządzenie powinno mieć możliwość odłączenia podczas serwisu. Woda i przypadkowo poprowadzony przewód elektryczny to połączenie, przy którym oszczędność na fachowcu nie ma sensu.
Jak dobrać pompę i sterowanie, żeby nie przepłacać
Do cyrkulacji c.w.u. potrzebna jest pompa przeznaczona do wody użytkowej, wykonana z materiałów odpornych na korozję i kontakt z wodą pitną. Pompa do instalacji centralnego ogrzewania nie zawsze spełnia te wymagania. W domu jednorodzinnym zwykle wystarcza mały model o niewielkiej wysokości podnoszenia, ale dobór zależy od długości rur, liczby odgałęzień i oporów armatury.
| Sposób sterowania | Kiedy się sprawdza | Ograniczenie |
|---|---|---|
| Praca ciągła | Obiekty o stałym poborze wody i rozbudowanej instalacji. | Największe straty ciepła i zużycie energii. |
| Programator czasowy | Dom, w którym mieszkańcy korzystają z wody o podobnych porach. | Pompa może pracować wtedy, gdy nikogo nie ma w budynku. |
| Czujnik temperatury | Układy, w których pompa ma utrzymywać określoną temperaturę powrotu. | Wymaga poprawnego ustawienia i równoważenia instalacji. |
| Przycisk lub sterowanie na żądanie | Małe domy i instalacje używane nieregularnie. | Trzeba uruchomić obieg przed poborem wody. |
| Automatyka kotła lub pompy ciepła | Nowoczesne systemy z wolnym wyjściem sterującym dla cyrkulacji. | Kompatybilność zależy od konkretnego modelu urządzenia. |
W domu najczęściej wybieram program czasowy, na przykład rano i wieczorem, zamiast pracy przez całą dobę. Jeszcze lepszy efekt daje sterowanie na żądanie, bo pompa działa tylko wtedy, gdy ktoś rzeczywiście potrzebuje ciepłej wody. Największe oszczędności daje ograniczenie czasu pracy, a nie kupno droższej pompy o większej mocy.
Orientacyjnie sama pompa kosztuje około 250-900 zł, a modele z rozbudowaną automatyką mogą kosztować ponad 1000 zł. Przy gotowym krótkim przyłączu montaż z armaturą często zamyka się w przedziale 800-1800 zł, natomiast wykonanie nowej trasy przez kilka pomieszczeń może kosztować około 2000-5000 zł lub więcej. Cena rośnie szczególnie wtedy, gdy trzeba kuć ściany, odtwarzać glazurę albo przebudować zasobnik.
Temperatura, izolacja i bezpieczeństwo użytkowania
W polskich warunkach technicznych dla instalacji ciepłej wody wskazuje się temperaturę 55-60°C w punktach czerpalnych oraz możliwość okresowej dezynfekcji termicznej przy temperaturze co najmniej 70°C. To ważne nie tylko dla komfortu, ale również dla ograniczenia warunków sprzyjających namnażaniu bakterii Legionella.
Wyższa temperatura zwiększa jednak ryzyko poparzenia. Jeżeli z instalacji korzystają dzieci, seniorzy lub osoby o ograniczonej sprawności, warto rozważyć termostatyczny zawór mieszający, który ogranicza temperaturę wody doprowadzanej do baterii. Zawór mieszający nie zastępuje prawidłowej temperatury w zasobniku, ponieważ jego zadaniem jest ochrona użytkownika na końcowym odcinku instalacji.
Rury ciepłej wody i cyrkulacji powinny być zaizolowane na całej długości. Bez izolacji pompa będzie wprawdzie utrzymywać obieg, ale ciepło zacznie uciekać do ścian, posadzki i kotłowni, a źródło ciepła będzie częściej dogrzewało zasobnik. W praktyce zła izolacja potrafi zniweczyć korzyść z samej pompy.
Nie należy również montować zaworu zwrotnego w przypadkowym miejscu ani pozostawiać zamkniętych zaworów serwisowych po uruchomieniu. Jeżeli z kranu z zimną wodą zaczyna płynąć letnia woda, słychać szum w rurach albo zasobnik szybko traci temperaturę, trzeba sprawdzić kierunek przepływu, zawór zwrotny i wyregulowanie gałęzi.
Najczęstsze błędy przy podłączaniu obiegu
- Pompa zamontowana na zasilaniu zamiast na powrocie, przez co układ działa niestabilnie.
- Brak zaworu zwrotnego, który pozwala wodzie cofać się przez niepracującą pompę.
- Brak izolacji rur, prowadzący do dużych strat ciepła i częstego uruchamiania źródła ciepła.
- Zbyt mocna pompa, powodująca szum, niepotrzebny pobór energii i trudniejsze równoważenie instalacji.
- Stała praca przez całą dobę w domu, w którym woda jest używana tylko rano i wieczorem.
- Podłączenie do niewłaściwego króćca zasobnika bez sprawdzenia instrukcji producenta.
- Uruchomienie pompy bez wody, co może doprowadzić do jej uszkodzenia.
- Brak zaworów odcinających, przez co wymiana pompy wymaga spuszczenia wody z dużej części instalacji.
Jeżeli instalacja jest już zabudowana, przed zakupem pompy sprawdzam przede wszystkim, czy istnieje osobna rura powrotna. Sama obecność trzeciego króćca w zasobniku nie oznacza jeszcze, że w ścianach znajduje się kompletna pętla. Czasem problemem nie jest brak pompy, tylko brak drogi, którą woda mogłaby wrócić.
W budynku wielorodzinnym lub zarządzanym przez wspólnotę ingerencja w piony i instalację wspólną wymaga uzgodnienia z administratorem. Dotyczy to szczególnie przebudowy przewodów, zmiany zasobnika i podłączeń, które mogą wpływać na pracę instalacji innych lokali.
Dobry obieg zaczyna się od projektu, nie od samej pompy
Najbardziej przewidywalny układ ma osobny przewód powrotny, pompę na powrocie, zawór zwrotny, armaturę odcinającą, pełną izolację i sterowanie dopasowane do rytmu korzystania z budynku. Jeżeli zasobnik nie ma przyłącza cyrkulacyjnego albo instalacja ma kilka rozgałęzień, lepiej zlecić ocenę hydraulikowi niż kopiować przypadkowy schemat.
Przed zamówieniem prac warto przygotować prosty plan z lokalizacją zasobnika, długością przewodów, najdalszym punktem poboru i godzinami korzystania z wody. Taka kartka często pozwala ograniczyć koszt, dobrać mniejszą pompę i uniknąć przerabiania instalacji po zakończeniu remontu.
Prawidłowo podłączona cyrkulacja ma dawać szybki dostęp do ciepłej wody bez ciągłego grzania rur. Komfort powstaje z połączenia poprawnej hydrauliki, rozsądnej temperatury, dobrej izolacji i krótkiego czasu pracy pompy.
