Dobór centrali wentylacyjnej zaczyna się od ustalenia, ile powietrza trzeba rzeczywiście wymienić w domu, a nie od samej powierzchni budynku. Najprostsza odpowiedź na pytanie, jak obliczyć wydajność centrali wentylacyjnej, prowadzi przez kubaturę, liczbę wymian, strumienie wywiewu z pomieszczeń oraz opory instalacji. Pokażę praktyczne wzory, przykładowe obliczenia i błędy, przez które centrala działa głośno albo nie zapewnia odpowiedniej wentylacji.
Wydajność centrali wynika z kilku obliczeń, nie z samego metrażu
- Podstawowy wzór to Q = V × n, czyli kubatura pomnożona przez krotność wymian powietrza.
- Dom 140 m² o wysokości 2,7 m ma około 378 m³ kubatury, więc przy 0,6 wymiany potrzebuje około 227 m³/h.
- Pomieszczenia mokre często wyznaczają wynik dokładniej niż sama kubatura.
- Spręż dyspozycyjny trzeba sprawdzać razem z wydajnością, ponieważ kanały, filtry i kształtki ograniczają przepływ.
- Rezerwa 10-20% może być rozsądna, ale przewymiarowanie centrali nie zawsze poprawia komfort ani oszczędność.
Od kubatury do pierwszego wyniku
Do wstępnego obliczenia potrzebuję dwóch danych: kubatury wentylowanej części domu oraz założonej krotności wymiany powietrza. Kubaturę liczę jako powierzchnię pomieszczeń pomnożoną przez ich wysokość, przy czym nie włączam garażu, nieogrzewanego strychu ani innych przestrzeni, które nie są objęte instalacją.
Podstawowy wzór wygląda tak:
Q = V × n
- Q oznacza wymagany strumień powietrza w m³/h,
- V to kubatura wentylowanych pomieszczeń w m³,
- n oznacza krotność wymiany powietrza na godzinę.
Przykład dla domu o powierzchni 140 m² i wysokości 2,7 m wygląda następująco: 140 × 2,7 = 378 m³. Przy założeniu 0,5 wymiany otrzymujemy 189 m³/h, a przy 0,6 wymiany już 227 m³/h. Zakres 0,5-0,7 może służyć do szybkiego szacunku w domu jednorodzinnym, ale nie powinien samodzielnie przesądzać o zakupie urządzenia.
Ta metoda jest wygodna przy pierwszej analizie remontu lub modernizacji, jednak ma ograniczenie. Traktuje dom jak jedną bryłę, choć powietrze przepływa konkretną drogą: z pokoi do kuchni, łazienek i WC. Dlatego po obliczeniu kubatury sprawdzam jeszcze sumę wymaganych wywiewów.
Pomieszczenia wywiewne często zmieniają wynik

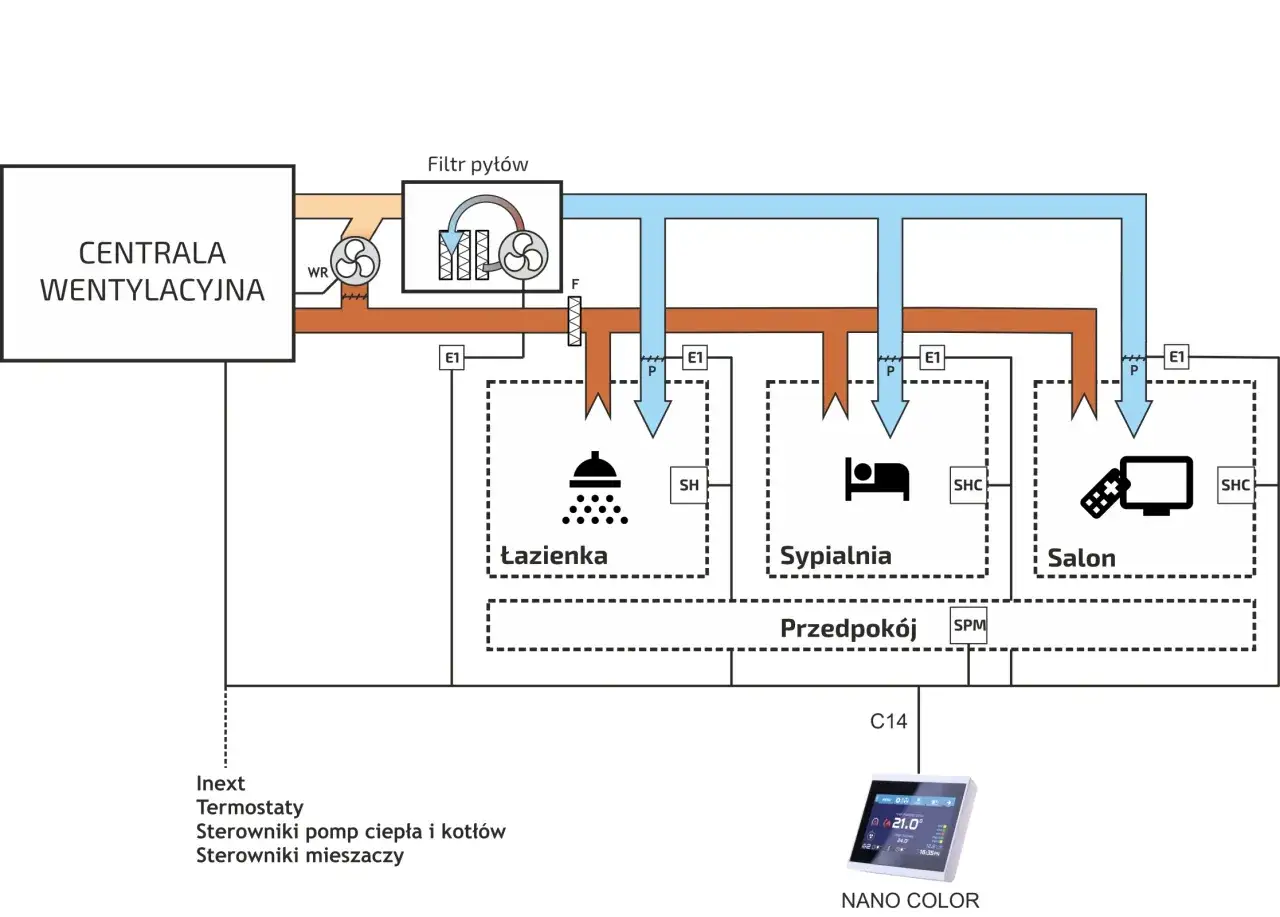

W wentylacji nawiewno-wywiewnej świeże powietrze trafia zwykle do salonu i sypialni, a zużyte jest usuwane z kuchni, łazienek, WC, pralni czy garderoby. W praktyce to właśnie te pomieszczenia wyznaczają minimalny strumień instalacji.
| Pomieszczenie | Orientacyjny strumień wywiewu |
|---|---|
| Łazienka | 50 m³/h |
| Oddzielne WC | 30 m³/h |
| Kuchnia z oknem i kuchenką gazową | 70 m³/h |
| Kuchnia z oknem i kuchenką elektryczną | 30-50 m³/h |
| Kuchnia bez okna i z kuchenką elektryczną | 50 m³/h |
| Garderoba lub spiżarnia bez okna | 15 m³/h |
| Pralnia | około 70 m³/h |
Podane wartości wynikają z typowych wytycznych stosowanych przy projektowaniu wentylacji mieszkaniowej. Zestawienie podobnych wartości publikuje także Zintegrowana Platforma Edukacyjna, ale przy konkretnym projekcie trzeba sprawdzić wymagania dla danego budynku i układu pomieszczeń.
Załóżmy, że dom ma dwie łazienki, oddzielne WC, kuchnię z płytą indukcyjną i bezokienną garderobę. Suma wyniesie 50 + 50 + 30 + 50 + 15 = 195 m³/h. Jeżeli obliczenie z kubatury dało 189 m³/h, do dalszego doboru przyjmuję większą wartość, czyli około 195 m³/h.
Nie oznacza to, że nawiew i wywiew muszą być liczone jako dwa niezależne, przypadkowe wyniki. W prawidłowo wyregulowanej instalacji oba strumienie powinny być zbilansowane, a różnica między nimi możliwie mała. Przepisy techniczne wskazują też, że w mieszkaniu strumień powietrza zewnętrznego nie powinien być niższy niż 20 m³/h na osobę przewidywaną na pobyt stały. Szczegóły wynikają z aktualnych warunków technicznych, których tekst jednolity znajduje się w systemie ISAP.
Przykład doboru dla typowego domu
Przeliczmy pełny, uproszczony wariant. Dom ma 140 m² powierzchni, wysokość pomieszczeń wynosi 2,7 m, mieszkają w nim cztery osoby, są dwie łazienki, WC, kuchnia z płytą indukcyjną oraz pralnia.
- Obliczam kubaturę: 140 × 2,7 = 378 m³.
- Sprawdzam wynik według krotności: przy 0,6 wymiany otrzymuję 227 m³/h.
- 250 m³/h.
- Porównuję oba wyniki i przyjmuję wyższy, ponieważ instalacja musi obsłużyć zarówno kubaturę, jak i wymagania pomieszczeń.
- Dodaję umiarkowany zapas roboczy, na przykład 10-20%, co daje około 275-300 m³/h wymaganego strumienia projektowego.
W takim przypadku nie wybierałbym automatycznie centrali o maksymalnej wydajności dokładnie 300 m³/h. Sprawdziłbym, jaki przepływ urządzenie zapewnia przy oporze konkretnej instalacji i czy normalny tryb pracy wypada w rozsądnym zakresie, a nie na granicy możliwości wentylatorów.
To ważne rozróżnienie. Producent może podać maksymalnie 400 m³/h, ale przy sprężu 100 Pa urządzenie może osiągać tylko 320 m³/h, a przy 200 Pa jeszcze mniej. Dlatego powierzchnia domu służy najwyżej do orientacyjnego wyboru grupy urządzeń, nie do ostatecznej decyzji.
Spręż i opory instalacji decydują o realnej wydajności
Spręż dyspozycyjny to ciśnienie, którym wentylator dysponuje na pokonanie oporów instalacji. Tworzą je kanały, kolana, trójniki, anemostaty, filtry, przepustnice i wymiennik. Im dłuższa i bardziej skomplikowana sieć, tym większy spręż trzeba uwzględnić.

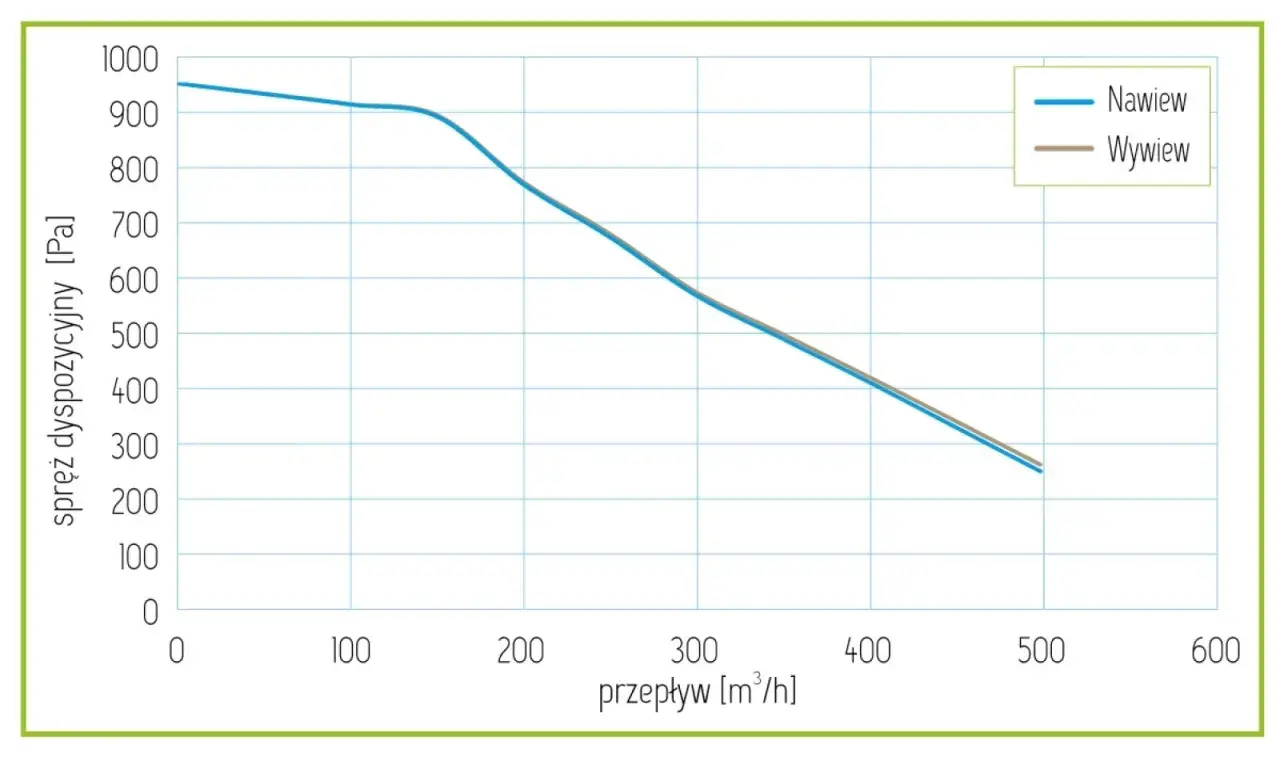

Najczęstszy błąd polega na odczytaniu z katalogu jednej liczby, na przykład 350 m³/h, bez sprawdzenia wykresu wydajności. Taka wartość może dotyczyć przepływu przy zerowym albo bardzo małym oporze, czyli warunków, których gotowa instalacja nie zapewni.
Przy wyborze centrali porównuję przede wszystkim:
- strumień powietrza przy zakładanym sprężu,
- głośność w normalnym trybie pracy,
- pobór mocy wentylatorów,
- rodzaj i dostępność filtrów,
- możliwość chwilowego zwiększenia wydajności,
- serwis, odprowadzanie skroplin i dostęp do wymiennika.
W mojej ocenie rozsądniejsza jest centrala, która przy codziennej pracy ma jeszcze zapas do przewietrzania po kąpieli lub gotowaniu, niż urządzenie pracujące stale na maksymalnych obrotach. Z drugiej strony ogromny model ustawiony przez większość roku na bardzo niskim biegu także nie jest idealny. Może kosztować więcej, zajmować więcej miejsca i utrudniać prawidłowe zbilansowanie małej instalacji.
Jak sprawdzić wydajność działającej centrali
Obliczenia projektowe mówią, czego potrzebuje instalacja, natomiast pomiar pokazuje, co faktycznie dociera do pomieszczeń. Do kontroli stosuje się najczęściej anemometr, czyli przyrząd mierzący prędkość przepływu powietrza, albo balometr przeznaczony do pomiaru strumienia na kratkach i anemostatach.
Jeżeli znamy średnią prędkość powietrza w kanale, można użyć wzoru:
Q = v × A × 3600
- Q to przepływ w m³/h,
- v oznacza średnią prędkość powietrza w m/s,
- A jest polem przekroju kanału w m².
Dla kanału o średnicy 125 mm pole przekroju wynosi około 0,0123 m². Przy średniej prędkości 3 m/s otrzymamy około 133 m³/h. To tylko przykład obliczeniowy, ponieważ pojedynczy pomiar przy krawędzi kanału może być mylący. Przepływ nie rozkłada się idealnie równomiernie, a kratka lub anemostat dodatkowo zmieniają warunki pomiaru.
Po montażu warto wykonać regulację wszystkich punktów nawiewnych i wywiewnych. Sam fakt, że centrala pokazuje określony procent mocy, nie dowodzi jeszcze, że do sypialni trafia właściwa ilość powietrza. W budynku zarządzanym profesjonalnie taki protokół pomiarów jest również przydatny przy odbiorze instalacji i późniejszej diagnostyce skarg na hałas, zapachy lub wilgoć.
Błędy, które najczęściej psują dobór
Liczenie wyłącznie z powierzchni
Dwa domy o powierzchni 150 m² mogą potrzebować różnych central. Znaczenie mają wysokość pomieszczeń, liczba łazienek, liczba mieszkańców, kuchnia, pralnia i układ kanałów. Dlatego prosty przelicznik m³/h na metr kwadratowy jest wygodnym skrótem, ale nie zastępuje obliczeń.
Wybór urządzenia po maksymalnej liczbie m³/h
Maksymalna wydajność katalogowa nie mówi, jaki przepływ uzyskamy po podłączeniu przewodów i filtrów. Zawsze sprawdzam wykres dla rzeczywistego sprężu, a nie tylko największą liczbę na froncie oferty.
Pomijanie bilansu nawiewu i wywiewu
Jeżeli wywiew jest znacznie większy niż nawiew, w domu może powstać podciśnienie. Skutkiem bywają przeciągi, zasysanie powietrza przez nieszczelności, zapachy z przewodów, a w niektórych budynkach także problemy ze spalaniem w urządzeniach pobierających powietrze z pomieszczenia.
Przeczytaj również: Jak działa pompa głębinowa i jak dobrać ją do studni?
Zbyt duża rezerwa
Zapas jest potrzebny, ale nie powinien oznaczać kupowania urządzenia dwa razy większego od potrzeb. Przewymiarowana centrala może być droższa, trudniejsza do wyregulowania i niekoniecznie cichsza. Najlepiej, gdy zapas służy do krótkiego intensywnego przewietrzania, a codzienny przepływ mieści się w stabilnym zakresie pracy.
Ostateczny wynik warto potwierdzić projektem instalacji
Samodzielne obliczenie kubatury i sumy wywiewów daje dobry punkt wyjścia do rozmowy z wykonawcą. Nie zastępuje jednak projektu, gdy budynek ma kilka kondygnacji, długie kanały, nietypowe pomieszczenia albo urządzenia spalające paliwo.
Przed zamówieniem centrali poprosiłbym o tabelę z przepływami dla każdego pomieszczenia, obliczeniem oporów oraz wskazaniem parametrów przy konkretnym sprężu. To niewielki dokument, a pozwala szybko wykryć, czy oferta opiera się na realnych danych, czy tylko na metrażu i maksymalnej wydajności z katalogu.
Najważniejsza zasada jest prosta: najpierw oblicz wymagany strumień, później sprawdź spręż, a dopiero na końcu wybierz model centrali. Takie podejście ogranicza ryzyko niedowentylowania, nadmiernego hałasu i niepotrzebnych kosztów eksploatacji.
