Gdy planuje się ogrzewanie podłogowe, pytanie o to, ile metrów rur może zasilać jedna pompa, pojawia się zwykle przed wyborem rozdzielacza i źródła ciepła. Nie istnieje jedna uniwersalna wartość, ponieważ znaczenie mają między innymi długość pojedynczej pętli, średnica rury, wymagany przepływ oraz opory hydrauliczne instalacji. Poniżej pokazuję praktyczne zakresy, sposób wykonania prostych obliczeń i sytuacje, w których jedna pompa może okazać się niewystarczająca.
Jedna pompa może obsłużyć wiele pętli, ale ograniczeniem są opory instalacji
- 80-100 metrów to najczęściej rozsądna długość jednej pętli z rury 16 x 2 mm.
- 8-12 pętli o takiej długości może pracować na jednej pompie w typowym domu, jeśli instalacja jest prawidłowo zaprojektowana.
- Łączna długość rur może wynosić orientacyjnie 640-1200 metrów, ale nie jest to sztywna reguła.
- Pompy oznaczane jako 25/40 lub 25/60 dobiera się według przepływu i wysokości podnoszenia, a nie samej powierzchni domu.
- Nie wolno sumować długości pętli przy ocenie oporów. Decydująca jest przede wszystkim najdłuższa pętla oraz straty na rozdzielaczu i przewodach.

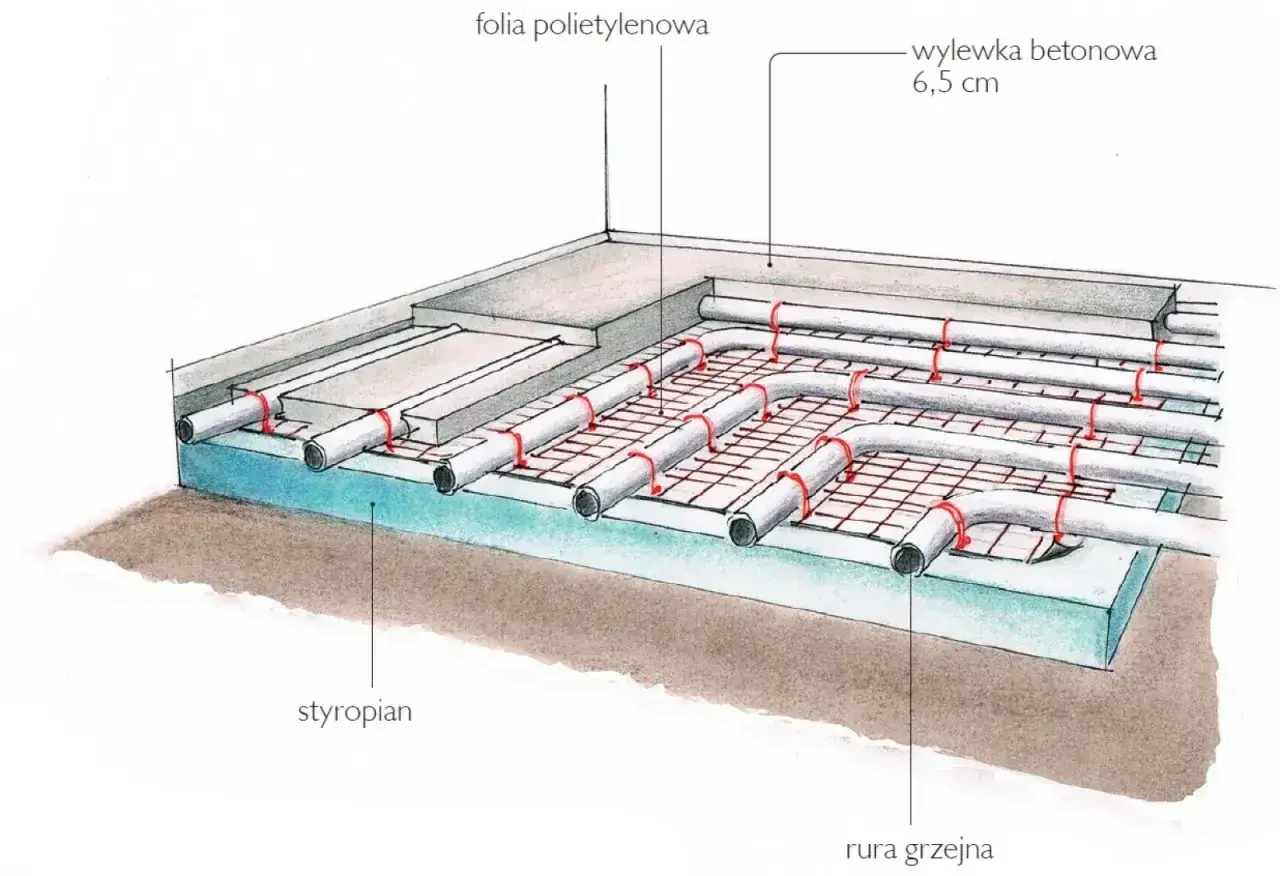

Najpierw trzeba rozdzielić długość pętli od całej instalacji
W praktyce jedna pompa nie zasila jednej ciągłej rury o długości kilkuset metrów. Tłoczy wodę do rozdzielacza, a ten rozdziela przepływ na kilka lub kilkanaście osobnych obiegów. Dlatego pytanie, ile metrów podłogówki można podłączyć do jednej pompy, trzeba rozpatrywać na dwóch poziomach: ile ma pojedyncza pętla oraz ile pętli pracuje jednocześnie.
Dla popularnej rury PEX, PE-RT lub podobnej o wymiarze 16 x 2 mm najczęściej przyjmuje się około 80-100 metrów jednej pętli. W niektórych projektach dopuszcza się 110-120 metrów, ale wymaga to sprawdzenia spadku ciśnienia i możliwości pompy. Ja traktuję 100 metrów jako praktyczną granicę, przy której łatwiej utrzymać równomierne grzanie i wyregulować przepływy.
Całkowita długość może wyglądać następująco:
| Liczba pętli | Średnia długość pętli | Łączna długość rur | Typowa powierzchnia |
|---|---|---|---|
| 6 | 80-100 m | 480-600 m | około 50-70 m² |
| 8 | 80-100 m | 640-800 m | około 70-95 m² |
| 10 | 80-100 m | 800-1000 m | około 90-120 m² |
| 12 | 80-100 m | 960-1200 m | około 110-145 m² |
To tylko orientacyjne zestawienie, ponieważ powierzchnia zależy od rozstawu rur. Przy rozstawie 10 cm jeden metr kwadratowy potrzebuje znacznie więcej rury niż przy rozstawie 20 cm. Z tego powodu liczba metrów rur nie mówi jeszcze, jaką moc musi zapewnić pompa.
Od czego naprawdę zależy wydajność jednej pompy
Pompa obiegowamusi zapewnić odpowiedni przepływ przy wymaganej wysokości podnoszenia. Przepływ określa ilość wody krążącej w instalacji, a wysokość podnoszenia opisuje, jakie opory hydrauliczne urządzenie jest w stanie pokonać. W oznaczeniu 25/40 liczba 40 zwykle odnosi się do maksymalnej wysokości podnoszenia około 4 metrów słupa wody, a w modelu 25/60 do około 6 metrów.
Nie oznacza to jednak, że pompa 25/60 zawsze obsłuży większą powierzchnię niż 25/40. Jej rzeczywista wydajność zależy od punktu pracy, czyli miejsca, w którym krzywa pompy przecina charakterystykę instalacji. Większa pompa nie naprawi źle podzielonych pętli, a ustawiona zbyt wysoko może powodować szum na rotametrach, zaworach i siłownikach.
Do orientacyjnego obliczenia przepływu można użyć wzoru:
Q = 0,86 x P / ΔT
Q oznacza wymagany przepływ w metrach sześciennych na godzinę, P to moc instalacji w kilowatach, a ΔT różnica temperatury między zasilaniem i powrotem. Przy ogrzewaniu podłogowym często zakłada się różnicę około 5 K. Instalacja o mocy 8 kW potrzebuje wtedy około 1,38 m³/h, czyli mniej więcej 23 l/min.
W praktycznym przykładzie 10 pętli ustawionych na 1,5 l/min wymaga łącznie 15 l/min, czyli 0,9 m³/h. Taki przepływ może być osiągalny dla jednej pompy, jeśli opór najdłuższej pętli, rozdzielacza i przewodów mieści się w jej charakterystyce. Sama liczba 10 pętli nie przesądza jeszcze o wyborze urządzenia.
Jaka długość pętli jest bezpieczna dla popularnych rur
Średnica rury ma duże znaczenie, bo mniejszy przekrój oznacza większy opór przy tym samym przepływie. W domach jednorodzinnych najczęściej spotyka się rurę 16 x 2 mm, ale stosuje się również warianty 17 x 2 mm, 18 x 2 mm i 20 x 2 mm.
| Średnica rury | Praktyczna długość jednej pętli | Typowe zastosowanie |
|---|---|---|
| 14 x 2 mm | około 60-80 m | małe pomieszczenia i systemy niskoprofilowe |
| 16 x 2 mm | około 80-100 m | najczęstszy wariant w domach |
| 17-18 x 2 mm | około 90-120 m | większe pola grzewcze i mniejsze opory |
| 20 x 2 mm | około 100-140 m | większe powierzchnie i instalacje o większym przepływie |
Podane zakresy nie zastępują projektu. Wpływ ma także rozstaw rur, rodzaj podłogi, temperatura zasilania i oczekiwana moc cieplna pomieszczenia. Łazienka przy rozstawie 10 cm może potrzebować podobnej długości rury co większy pokój przy rozstawie 15 lub 20 cm, mimo że powierzchnie będą zupełnie różne.
Przy jednej pompie lepiej zaplanować kilka krótszych i podobnych obiegów niż jedną bardzo długą pętlę. Różnica długości między pętlami nie powinna być przypadkowa, ponieważ duże dysproporcje utrudniają hydrauliczne zrównoważenie rozdzielacza. To jeden z błędów, które później próbuje się maskować mocniejszą pompą.
Jak sprawdzić, czy jedna pompa wystarczy
Najprostsza ocena wymaga zebrania czterech danych: liczby pętli, ich długości, projektowanego przepływu oraz oporu najdłuższego obiegu. Do długości pętli trzeba doliczyć przewody od rozdzielacza do źródła ciepła, opory zaworów, przepływomierzy i armatury. W obiegu zamkniętym nie dolicza się wysokości budynku, ponieważ pompa pokonuje głównie opory przepływu, a nie ciężar całej wody.
- Sprawdź długość każdej pętli, wliczając odcinki doprowadzające do rozdzielacza.
- Zsumuj wymagane przepływy wszystkich obiegów, które mogą pracować jednocześnie.
- Odczytaj z charakterystyki pompy, jaki przepływ zapewnia ona przy wymaganej wysokości podnoszenia.
- Porównaj wynik z zapotrzebowaniem instalacji i zostaw niewielki zapas regulacyjny.
- Po uruchomieniu ustaw przepływy na rotametrach i sprawdź temperaturę zasilania oraz powrotu.
Przykładowo dom o powierzchni grzewczej 120 m² może mieć 10 pętli po 90 metrów. Jeżeli każda potrzebuje 1,3 l/min, całkowity przepływ wyniesie 13 l/min, czyli około 0,78 m³/h. W dobrze wykonanym układzie jedna pompa o wysokości podnoszenia 4-6 metrów często poradzi sobie z takim zadaniem, ale ostateczna decyzja powinna wynikać z obliczeń, nie z samego metrażu.
W nowych instalacjach źródło ciepła często ma już własną pompę. Jeżeli rozdzielacz jest blisko kotła lub pompy ciepła, a opory są niewielkie, dodatkowa pompa przy rozdzielaczu może być zbędna. Z kolei przy grupie mieszającej, kilku kondygnacjach albo oddzielnych obiegach o różnych temperaturach potrzebna jest analiza całego układu.
Kiedy jedna pompa przestaje być dobrym rozwiązaniem
Druga pompa nie jest potrzebna tylko dlatego, że dom ma dużą powierzchnię. W wielu budynkach jedna pompa obsługuje kilkanaście pętli. Problem pojawia się wtedy, gdy nie można uzyskać projektowych przepływów, najdalsze pomieszczenia są chłodniejsze, a pompa pracuje stale na wysokim biegu.
O dodatkowym obiegu pompowym można myśleć, gdy:
- instalacja ma kilka rozdzielaczy oddalonych od źródła ciepła,
- występują różne temperatury zasilania, na przykład podłogówka i grzejniki,
- najdłuższe pętle przekraczają około 100-120 metrów przy rurze 16 x 2 mm,
- nie da się utrzymać wymaganych przepływów mimo odpowietrzenia i prawidłowego otwarcia zaworów,
- pojawia się hałas, nierównomierne grzanie albo duża różnica temperatur między pętlami.
Przed zakupem drugiej pompy trzeba jednak wykluczyć prostsze przyczyny. Zapowietrzony rozdzielacz, zabrudzony filtr, zamknięte siłowniki lub źle ustawione rotametry potrafią dawać objawy przypominające zbyt małą pompę. Najpierw regulacja i odpowietrzenie, dopiero później wymiana urządzenia to rozsądna kolejność diagnostyki.
Nie warto też przewymiarowywać pompy na zapas. Wyższa moc elektryczna, hałas i trudniejsza regulacja nie przynoszą automatycznie większego komfortu. Dobrze dobrana pompa pracuje możliwie spokojnie, a przepływy na poszczególnych pętlach są stabilne i zgodne z projektem.
Najrozsądniejsza odpowiedź dla typowego domu
Jeżeli mówimy o typowym układzie z rurą 16 x 2 mm, pętlami długości 80-100 metrów i jednym rozdzielaczem, można orientacyjnie przyjąć, że jedna pompa obsłuży około 8-12 pętli. Daje to mniej więcej 640-1200 metrów rur, zwykle dla 70-145 m² powierzchni grzewczej.
Trzeba traktować ten zakres jako punkt wyjścia. O wyniku decydują przede wszystkim przepływ i opory hydrauliczne, a nie liczba metrów zapisanych na projekcie. Przy większym domu lepszym rozwiązaniem może być podział instalacji na dwa rozdzielacze lub dwa obiegi, zamiast prowadzenia jednej bardzo długiej trasy i ustawiania pompy na maksymalnych obrotach.
Przed zamówieniem elementów instalacji poprosiłbym wykonawcę o trzy konkretne informacje: łączny wymagany przepływ, opór najdłuższej pętli oraz punkt pracy pompy. Jeśli tych danych nie ma, odpowiedź typu „ta pompa obsłuży 200 metrów” albo „bez problemu da radę całemu piętru” jest tylko luźnym szacunkiem.
Metry rur to dopiero początek dobrej regulacji
Największą różnicę w działaniu podłogówki robi nie sama liczba metrów, lecz poprawny podział na pętle, izolacja przewodów, drożny rozdzielacz i równoważenie hydrauliczne. Po uruchomieniu instalacji warto zapisać ustawienia rotametrów, temperatury zasilania i powrotu oraz obserwować, czy wszystkie pomieszczenia osiągają zakładaną temperaturę.
Jeżeli jedna pętla ma wyraźnie większy przepływ niż pozostałe, woda wybiera łatwiejszą drogę, a najdłuższy obieg może zostać niedogrzany. Dobrze ustawiona pompa nie zastąpi dobrego projektu, ale prawidłowo zaprojektowana instalacja nie potrzebuje też przesadnie mocnego urządzenia.
W skrócie, dla większości domowych instalacji bezpiecznym założeniem jest 80-100 metrów jednej pętli i kilka do kilkunastu takich obiegów na jednej pompie. Ostateczny dobór powinien potwierdzać przepływ oraz wysokość podnoszenia dostępna przy rzeczywistym oporze instalacji.
