Gdy ogrzewanie przestaje działać, sama znajomość panelu sterowania zwykle nie wystarcza. Trzeba rozumieć, jak działa piec gazowy, czyli w jaki sposób spalanie paliwa zamienia się w ciepło dla grzejników, ogrzewania podłogowego i wody użytkowej. Wyjaśniam cały proces, różnice między kotłem tradycyjnym i kondensacyjnym, rolę automatyki oraz zasady bezpiecznej eksploatacji.
Od zapłonu do ciepłych grzejników
- Palnik spala mieszankę gazu i powietrza, a powstałe ciepło ogrzewa wodę w wymienniku.
- Pompa obiegowa tłoczy podgrzaną wodę do grzejników, ogrzewania podłogowego lub zasobnika.
- Kocioł kondensacyjny odzyskuje dodatkową energię ze skraplającej się pary wodnej w spalinach.
- Termostat i czujniki regulują moc palnika, dzięki czemu urządzenie nie musi pracować cały czas z pełną mocą.
- Wentylacja, przewód spalinowy i przeglądy mają bezpośredni wpływ na bezpieczeństwo użytkowników.
Od gazu do ciepła w kilku kontrolowanych etapach
Cały proces zaczyna się w chwili, gdy termostat pokojowy wykryje spadek temperatury poniżej ustawionej wartości. Sterownik kotła otwiera zawór gazowy, uruchamia wentylator i przygotowuje odpowiednią ilość powietrza do spalania. W nowoczesnych urządzeniach zapłon odbywa się za pomocą elektrody, bez stałego płomienia dyżurnego.
Mieszanka trafia do palnika, gdzie zostaje spalona. Powstałe spaliny mają wysoką temperaturę i przepływają przez wymiennik ciepła, czyli element oddzielający gorące produkty spalania od wody krążącej w instalacji. Energia nie przechodzi więc do pomieszczenia bezpośrednio, lecz ogrzewa wodę, która później trafia do grzejników lub pętli podłogówki.
Podgrzana woda wypływa króćcem zasilania i płynie przez instalację centralnego ogrzewania. Po oddaniu części energii wraca do kotła przewodem powrotnym. Pompa obiegowa wymusza ten ruch, a sterownik zmienia moc urządzenia zależnie od zapotrzebowania.
- Termostat albo czujnik zgłasza potrzebę ogrzewania.
- Wentylator i zawór gazowy przygotowują mieszankę paliwowo-powietrzną.
- Elektroda zapala palnik, a czujnik płomienia potwierdza prawidłowe spalanie.
- Wymiennik przekazuje energię wodzie grzewczej.
- Pompa rozprowadza ciepło po budynku, po czym schłodzona woda wraca do kotła.
To właśnie dlatego awaria jednego elementu może zatrzymać całe ogrzewanie. Brak zapłonu, zbyt niskie ciśnienie w instalacji albo problem z odprowadzaniem spalin powodują, że automatyka wyłącza urządzenie. Dla użytkownika wygląda to jak „piec nie grzeje”, choć przyczyna może leżeć w zupełnie innym podzespole.
Elementy, które sterują pracą kotła
Najważniejszy jest palnik, ale sam nie odpowiada za efektywność całego systemu. O prawidłowym działaniu decyduje współpraca kilku podzespołów. W praktyce szczególnie istotne są wymiennik ciepła, pompa, zawór gazowy i czujniki, ponieważ każdy z nich odpowiada za inny etap pracy.
| Element | Do czego służy | Co może oznaczać problem |
|---|---|---|
| Palnik | Spala gaz i wytwarza energię cieplną | Brak zapłonu, nierówna praca, wyłączanie kotła |
| Wymiennik ciepła | Przekazuje ciepło ze spalin do wody | Spadek wydajności, przegrzewanie, głośna praca |
| Pompa obiegowa | Wymusza przepływ wody w instalacji | Zimne grzejniki, błędy przepływu, hałas |
| Zawór trójdrogowy | Przełącza kocioł między c.o. i c.w.u. | Brak ciepłej wody albo ogrzewania |
| Czujniki | Mierzą temperaturę, ciśnienie i obecność płomienia | Blokada urządzenia lub komunikat błędu |
W kotłach z zamkniętą komorą spalania wentylator pobiera powietrze z zewnątrz i usuwa spaliny przewodem powietrzno-spalinowym. To rozwiązanie ogranicza kontakt procesu spalania z powietrzem w pomieszczeniu. Starsze urządzenia atmosferyczne pobierały powietrze z kotłowni lub łazienki, dlatego wymagały szczególnie sprawnej wentylacji.
Nowoczesna automatyka nie ogranicza się do prostego włączania i wyłączania palnika. Modulacja mocy pozwala zmniejszyć płomień, gdy budynek potrzebuje mniej ciepła. Dzięki temu kocioł pracuje dłużej, ale spokojniej, co zwykle poprawia komfort i ogranicza zużycie gazu.
Dlaczego kocioł kondensacyjny odzyskuje więcej energii
W zwykłym kotle część energii uciekała z gorącymi spalinami przez komin. Kocioł kondensacyjny schładza spaliny na tyle, aby para wodna zaczęła się skraplać. Podczas tego procesu oddawane jest dodatkowe ciepło kondensacji, które trafia do wody grzewczej zamiast bezpowrotnie opuszczać budynek.
Najlepsze warunki do kondensacji występują wtedy, gdy temperatura wody wracającej z instalacji jest odpowiednio niska, zwykle poniżej około 55°C. Z tego powodu kotły kondensacyjne dobrze współpracują z ogrzewaniem podłogowym i przewymiarowanymi grzejnikami, które mogą ogrzewać pomieszczenia wodą o niższej temperaturze.
Nie oznacza to jednak, że urządzenie przestaje działać, gdy powrót jest cieplejszy. Po prostu odzysk dodatkowej energii jest wtedy mniejszy. W starym budynku z małymi grzejnikami i instalacją projektowaną na wysokie temperatury kocioł nadal może ogrzewać skutecznie, ale jego przewaga nad starszym rozwiązaniem będzie mniej wyraźna.
W procesie powstaje kwaśny kondensat, który trzeba odprowadzić do kanalizacji przez odpowiednio wykonany odpływ. Brak odpływu kondensatu albo jego zamarzanie może doprowadzić do zatrzymania kotła. Właśnie dlatego przy wymianie urządzenia trzeba sprawdzić nie tylko moc, lecz także przewód spalinowy, dopływ powietrza i miejsce odprowadzenia skroplin.
Podawana przez producentów sprawność rzędu 108-109% nie oznacza łamania praw fizyki. Wynika z przyjęcia wartości opałowej gazu jako punktu odniesienia, bez uwzględnienia całego ciepła zawartego w parze wodnej. W rzeczywistym użytkowaniu oszczędność zależy także od izolacji budynku, ustawień sterownika, temperatury zasilania i jakości regulacji instalacji.
Ogrzewanie domu i ciepłej wody nie działa identycznie

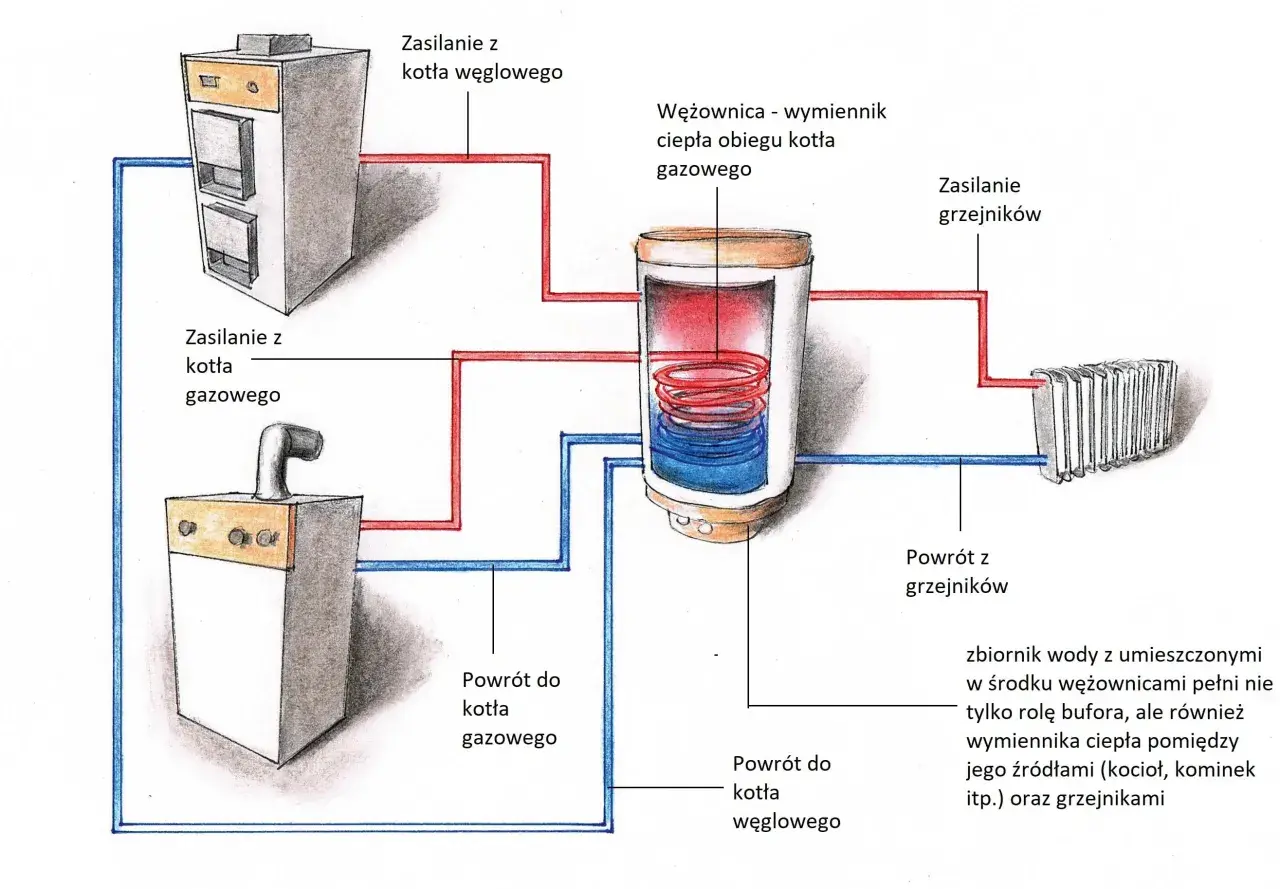

Kocioł może zasilać centralne ogrzewanie, przygotowywać ciepłą wodę użytkową albo wykonywać oba zadania. W modelu jednofunkcyjnym urządzenie ogrzewa wodę dla instalacji c.o., a ciepła woda użytkowa jest zwykle przygotowywana w osobnym zasobniku. Taki układ dobrze sprawdza się w większych domach i tam, gdzie jednocześnie korzysta się z kilku punktów poboru.
Kocioł dwufunkcyjny podgrzewa wodę użytkową przepływowo. Po odkręceniu kranu sterownik przełącza zawór trójdrogowy i kieruje energię do wymiennika ciepłej wody. Przez ten czas ogrzewanie pomieszczeń może mieć krótką przerwę, zwykle niezauważalną, ale przy kilku łazienkach przepływowy system może mieć ograniczoną wydajność.
| Rozwiązanie | Najlepsze zastosowanie | Główne ograniczenie |
|---|---|---|
| Kocioł dwufunkcyjny przepływowy | Mieszkanie lub mały dom z jednym głównym punktem poboru | Wydajność zależy od przepływu wody i mocy kotła |
| Kocioł jednofunkcyjny z zasobnikiem | Dom z kilkoma łazienkami i większym zużyciem wody | Potrzebne jest miejsce na zbiornik oraz dodatkowe straty postojowe |
| Kocioł z zasobnikiem warstwowym | Budynki, w których liczy się szybki dostęp do ciepłej wody | Układ jest bardziej rozbudowany i wymaga właściwego sterowania |
Właściciele nieruchomości często patrzą wyłącznie na moc kotła, a pomijają przepływ ciepłej wody i sposób jej magazynowania. Tymczasem urządzenie o dużej mocy nie rozwiąże problemu, jeśli instalacja ma zbyt małe średnice, zasobnik jest źle dobrany albo jednocześnie pracuje kilka punktów poboru.
Bezpieczna eksploatacja zaczyna się poza panelem sterowania
Gazowy kocioł jest urządzeniem automatycznym, ale nie jest bezobsługowy. Największe znaczenie ma drożny przewód spalinowy, sprawna wentylacja, szczelna instalacja oraz regularny serwis. GUNB przypomina, że instalacje gazowe i przewody kominowe powinny być objęte kontrolą co najmniej raz w roku, zgodnie z wymaganiami dotyczącymi użytkowania budynków.
Nie wolno zasłaniać kratek wentylacyjnych, zaklejać nawiewników ani zabudowywać kotła w sposób ograniczający dostęp powietrza i możliwość serwisowania. Dotyczy to szczególnie starszych urządzeń z otwartą komorą spalania. W pomieszczeniu warto zamontować czujnik tlenku węgla, ale nie zastępuje on przeglądu komina ani prawidłowej wentylacji.
Jeżeli pojawi się zapach gazu, trzeba zamknąć zawór, nie używać przełączników elektrycznych, otworzyć okna i opuścić pomieszczenie. Nie należy samodzielnie rozbierać palnika, regulować zaworu gazowego ani kasować powtarzających się blokad. Takie prace powinien wykonać uprawniony serwisant.
Do użytkownika należy przede wszystkim obserwacja podstawowych sygnałów. Spadek ciśnienia w instalacji, nietypowy hałas pompy, częste włączanie i wyłączanie kotła, nierówne grzanie grzejników albo pojawianie się kondensatu poza odpływem to powody do wezwania fachowca, a nie do podnoszenia temperatury na sterowniku.
Co sprawdzić przed wymianą lub modernizacją ogrzewania
Najprostszy model działania wygląda tak: termostat zgłasza zapotrzebowanie, palnik przekazuje energię wymiennikowi, pompa rozprowadza ciepło, a sterownik pilnuje bezpieczeństwa. Różnice między konkretnymi kotłami dotyczą głównie sposobu przygotowania ciepłej wody, odzysku ciepła ze spalin i współpracy z instalacją.
Przed zakupem albo wymianą urządzenia sprawdziłbym w pierwszej kolejności zapotrzebowanie cieplne budynku, temperaturę pracy instalacji, dostępne miejsce na zasobnik, możliwość odprowadzenia kondensatu oraz stan przewodu kominowego. Sama wysoka moc znamionowa nie gwarantuje niższych rachunków.
Najlepszy efekt daje kocioł dobrany do budynku i poprawnie wyregulowana instalacja. Jeśli urządzenie pracuje z niską temperaturą powrotu, ma sprawny odpływ kondensatu, a automatyka reaguje na rzeczywiste potrzeby pomieszczeń, wykorzystuje swoją największą zaletę. W ogrzewaniu gazowym właśnie dopasowanie całego systemu robi większą różnicę niż sam wybór marki kotła.
