Gdy rury centralnego ogrzewania biegną przez piwnicę, garaż, szacht albo nieogrzewane poddasze, brak izolacji szybko oznacza straty ciepła i niepotrzebne koszty. Wyjaśniam, jaka otulina na rury CO sprawdza się najlepiej, jak dobrać jej grubość do miejsca montażu oraz kiedy lepiej wybrać polietylen, kauczuk albo wełnę mineralną.
Najlepsza otulina zależy od materiału rury, temperatury i miejsca montażu
- Do typowej instalacji CO najczęściej wystarcza otulina z pianki PE albo kauczuku syntetycznego.
- Grubość 20 mm to rozsądny wybór dla rur o średnicy wewnętrznej do 22 mm prowadzonych w chłodnych pomieszczeniach.
- W pomieszczeniach ogrzewanych można zastosować cieńszą izolację, jeśli rura nie powoduje strat ani przegrzewania zabudowy.
- Przy kotle, kominku i wysokiej temperaturze standardowa otulina PE może się odkształcić, dlatego potrzebny jest materiał odporny na ciepło.
- Najważniejszy wymiar to zewnętrzna średnica rury, a nie oznaczenie DN z projektu.
- Każde połączenie i kolano trzeba dokładnie zamknąć, bo nieszczelne łączenia obniżają skuteczność całej izolacji.

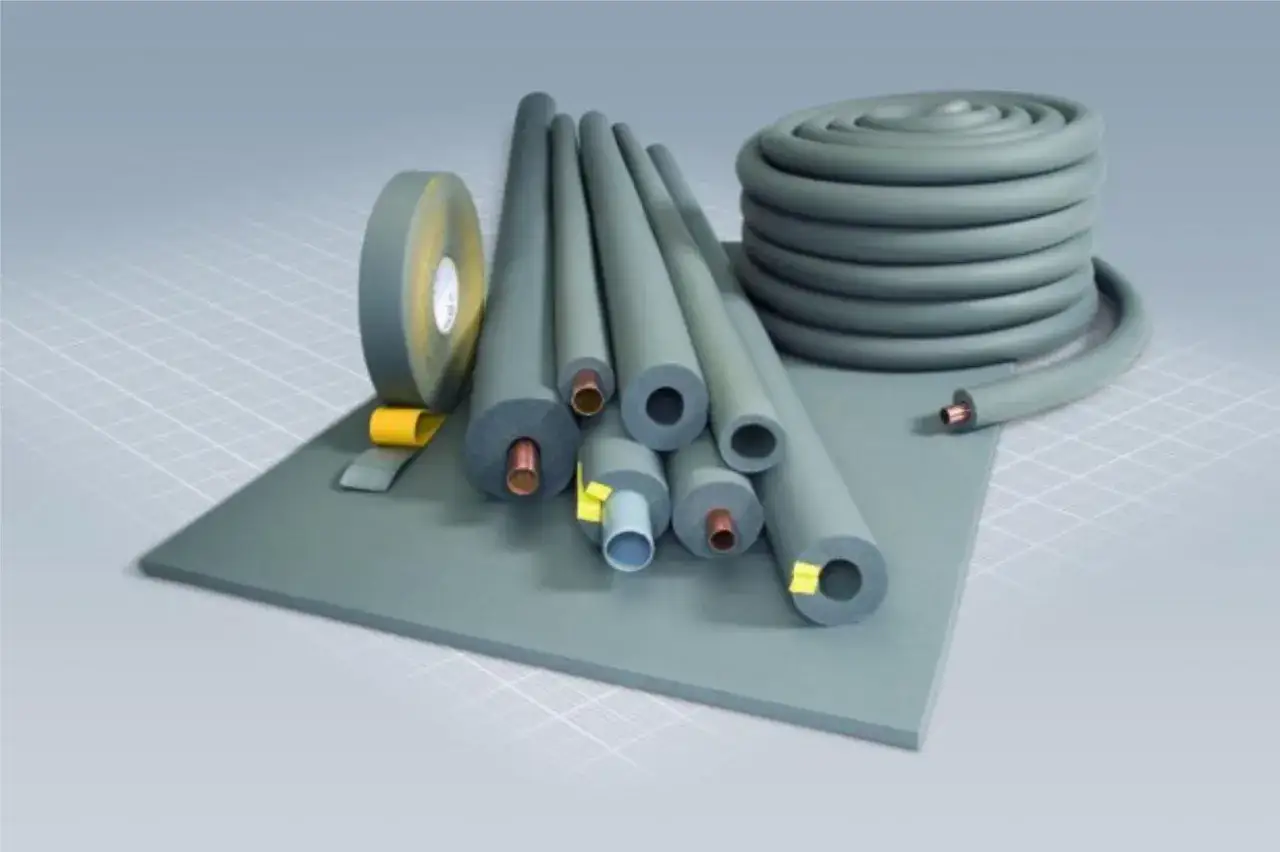

Jaka otulina na rury CO sprawdzi się w typowym domu
W większości domowych instalacji wybrałbym otulinę z pianki polietylenowej albo elastycznego kauczuku syntetycznego. Oba materiały ograniczają ucieczkę ciepła z przewodów, chronią rury przed uszkodzeniami i zmniejszają hałas powstający podczas rozszerzania instalacji.
Najbardziej uniwersalna jest otulina PE. Jest lekka, niedroga i łatwa do przecięcia zwykłym nożem. W sprzedaży często spotyka się warianty o grubości 6, 9, 13 i 20 mm. Do rur CO prowadzonych przez piwnicę lub nieogrzewany garaż nie wybierałbym jednak automatycznie najcieńszego modelu.
Kauczuk syntetyczny kosztuje więcej, ale lepiej dopasowuje się do kolan, trójników i nierównych powierzchni. Ma też bardzo dobrą odporność na wilgoć i ogranicza przenikanie pary wodnej, dlatego szczególnie dobrze sprawdza się w wilgotnych piwnicach oraz przy instalacjach, na których mogą wystąpić skropliny.
Wełna mineralna jest rozwiązaniem specjalistycznym. Wybieram ją tam, gdzie liczy się odporność ogniowa i wysoka temperatura, na przykład w pobliżu kotła na paliwo stałe, przewodów technologicznych lub elementów instalacji narażonych na silne nagrzewanie. Do zwykłej rury CO w mieszkaniu bywa po prostu zbyt sztywna i trudniejsza w montażu.
| Materiał | Najlepsze zastosowanie | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|
| Pianka PE | Domowe instalacje CO, rury w ścianach i podłodze, suche pomieszczenia | Trzeba sprawdzić dopuszczalną temperaturę i ochronę przed UV | Około 4-12 zł/m |
| Kauczuk syntetyczny | Wilgotne pomieszczenia, trudne kształty, instalacje wymagające szczelnych połączeń | Wyższa cena, nie każdy produkt ma taką samą klasę reakcji na ogień | Około 20-60 zł/m |
| Wełna mineralna | Wysokie temperatury, kotłownie, instalacje techniczne | Większa sztywność, konieczność zabezpieczenia przed wilgocią | Około 10-30 zł/m |
Ceny są orientacyjne i zależą od średnicy, grubości, producenta oraz długości opakowania. W praktyce przy krótkiej instalacji zakup droższej otuliny kauczukowej nie zawsze ma sens, ale przy kilkudziesięciu metrach rur różnica w trwałości i łatwości montażu może być odczuwalna.
Jak dobrać grubość izolacji do średnicy rury
Grubość otuliny dobiera się do średnicy rury i temperatury czynnika, ale równie ważne jest otoczenie. Rura prowadzona przez ogrzewaną łazienkę nie wymaga takiej samej warstwy jak przewód biegnący przez zimną piwnicę albo nieocieplony strych.
W obowiązujących wymaganiach technicznych dla materiału o współczynniku przewodzenia ciepła λ równym 0,035 W/(m·K) przyjmuje się między innymi następujące wartości minimalne dla przewodów instalacyjnych:
| Średnica wewnętrzna rury | Minimalna grubość izolacji |
|---|---|
| Do 22 mm | 20 mm |
| Od 22 do 35 mm | 30 mm |
| Od 35 do 100 mm | Grubość zbliżona do średnicy wewnętrznej rury |
| Powyżej 100 mm | 100 mm |
To nie oznacza, że każda rura o zewnętrznej średnicy 22 mm musi mieć dokładnie 20 mm izolacji. Tabela odnosi się do określonych warunków i materiału o konkretnym parametrze lambda. Jeżeli izolacja ma gorsze właściwości cieplne, potrzebna może być większa grubość.
Dla typowej rury PEX lub miedzianej w domowej instalacji często spotyka się otulinę 13 mm, ale przy przewodzie prowadzonym w zimnej strefie rozsądniej zastosować 20 mm. Przy większych rurach rozdzielczych 25 lub 32 mm warto rozważyć 20-30 mm, szczególnie gdy trasa jest długa.
Przewody prowadzone w podłodze między ogrzewanymi pomieszczeniami różnych lokali mogą podlegać odmiennym wymaganiom. W takich miejscach projekt może przewidywać 6 mm izolacji, ale nie należy przenosić tej wartości na rury biegnące przez nieogrzewaną piwnicę.
Gdzie potrzebna jest mocniejsza izolacja
Piwnica, garaż i nieogrzewany strych
W tych miejscach otulina ma przede wszystkim zatrzymać ciepło w wodzie grzewczej. Zastosowałbym co najmniej 13-20 mm, a przy długich odcinkach i dużej różnicy temperatur nawet grubszą warstwę. Cienka pianka może ograniczyć straty, lecz nie zawsze zapewni efekt oczekiwany przez właściciela budynku.
Rury w ścianie i podłodze
Pod zabudową liczy się nie tylko izolacja cieplna, ale również ochrona rury przed tarciem. Rura powinna mieć możliwość niewielkiej pracy przy zmianach temperatury, dlatego otulina pełni także funkcję warstwy poślizgowej i akustycznej.
W podłodze szczególnie ważne jest dokładne zamknięcie szczelin. Zgnieciona otulina, przerwana na łączeniu albo zbyt luźno dobrana do rury może przestać chronić przewód i powodować stuki słyszalne w posadzce.
Kotłownia i okolice źródła ciepła
Przy kotle, kominku lub wymienniku nie zakładałbym zwykłej otuliny PE bez sprawdzenia karty technicznej. W zależności od produktu dopuszczalna temperatura pracy może wynosić około 90°C, a chwilowe przegrzanie może zdeformować piankę.
W strefach wysokiej temperatury lepsza będzie otulina kauczukowa przeznaczona do instalacji grzewczych albo wełna mineralna z odpowiednim płaszczem ochronnym. Odległość od źródła ciepła i temperatura powierzchni rury powinny być ocenione indywidualnie.
Przeczytaj również: Jak dobrać wymiennik płytowy do instalacji ogrzewania?
Instalacja na zewnątrz
Na zewnątrz sama pianka nie wystarczy. Potrzebna jest otulina odporna na wilgoć i promieniowanie UV, a także zewnętrzny płaszcz ochronny, na przykład z tworzywa, blachy lub odpowiedniej folii. Bez tego izolacja może szybko popękać, nasiąknąć albo zostać uszkodzona mechanicznie.
Jak wybrać właściwy rozmiar otuliny
Przed zakupem mierzę zewnętrzną średnicę rury, najlepiej suwmiarką albo dokładną miarką. Oznaczenie DN, średnica nominalna i wymiar podany na projekcie nie zawsze odpowiadają rzeczywistej średnicy zewnętrznej przewodu.
Jeśli rura ma 22 mm średnicy zewnętrznej, szukamy otuliny z otworem około 22 mm. Nie należy kupować znacznie większego rozmiaru z myślą o „dodatkowej warstwie”, ponieważ luźna izolacja gorzej przylega i łatwiej rozsuwa się na łączeniach.
Przy rurach z już zamontowanymi zaworami lub obejmami trzeba zaplanować sposób założenia otuliny. Czasami potrzebna jest otulina rozcinana, taśma z tego samego materiału albo osobne kawałki dopasowane do kształtek.
- zmierz średnicę zewnętrzną rury,
- sprawdź temperaturę pracy izolacji w karcie produktu,
- dobierz grubość do miejsca prowadzenia przewodu,
- uwzględnij kolana, trójniki, zawory i uchwyty,
- kup około 5-10% zapasu na docinki i błędy montażowe.
Najczęstszy błąd polega na kupieniu otuliny według średnicy nominalnej. Drugi to wybór najtańszego wariantu 6 mm do zimnej piwnicy. Oszczędność kilku złotych na metrze może być pozorna, jeśli po sezonie grzewczym okaże się, że przewody nadal oddają dużo ciepła do nieogrzewanej przestrzeni.
Jak prawidłowo zamontować otulinę na rurach CO
Montaż zaczynam od oczyszczenia i osuszenia rury. Jeśli przewód ma ślady korozji, nieszczelności albo łuszczącą się farbę, najpierw trzeba usunąć problem, ponieważ izolacja nie powinna zakrywać awarii.
- Zmierz rurę i przytnij otulinę ostrym nożem.
- Rozsuń fabryczne nacięcie albo wykonaj cięcie wzdłużne.
- Załóż materiał na rurę bez nadmiernego rozciągania i zgniatania.
- Sklej lub zamknij nacięcie taśmą zalecaną przez producenta.
- Uszczelnij styki między odcinkami, kolanami i trójnikami.
- Zabezpiecz całość przed promieniowaniem UV i uszkodzeniami mechanicznymi.
Przy otulinie kauczukowej połączenia często klei się specjalnym klejem kontaktowym. W przypadku pianki PE zwykle wystarcza taśma, ale jej rodzaj powinien być zgodny z materiałem izolacji. Zwykła taśma pakowa może po kilku miesiącach odkleić się od powierzchni.
Nie należy ściskać otuliny opaskami tak mocno, by powstały przewężenia. W tych punktach izolacja traci ciągłość, a metalowe obejmy mogą tworzyć mostki cieplne, czyli miejsca, przez które ciepło ucieka znacznie szybciej.
W budynkach wielorodzinnych trzeba zachować dodatkową ostrożność. Piony CO i część instalacji grzewczej mogą należeć do nieruchomości wspólnej, dlatego przed ich zabudową lub izolowaniem warto uzgodnić zakres prac z zarządcą. Dotyczy to zwłaszcza rur, które przekazują ciepło do lokalu i wpływają na rozliczenia.
Czego nie robić przy izolowaniu przewodów grzewczych
Nie każda rura powinna zostać całkowicie odcięta od otoczenia. W niektórych pomieszczeniach przewody są częścią bilansu cieplnego, a ich izolacja może zmienić temperaturę w łazience, klatce schodowej albo pomieszczeniu technicznym. Dlatego przed zabudową pionu trzeba sprawdzić, jaką funkcję pełni dana rura.
- Nie stosuj otuliny do zimnej wody na przewodach o wysokiej temperaturze.
- Nie zostawiaj otwartych szczelin na kolanach i trójnikach.
- Nie montuj pianki PE bez osłony na słońcu i w miejscach narażonych na uderzenia.
- Nie zakrywaj zaworów, odpowietrzników i połączeń, do których musi być dostęp serwisowy.
- Nie zakładaj izolacji na mokrą, skorodowaną lub nieszczelną rurę.
- Nie traktuj grubości 6 mm jako uniwersalnego rozwiązania dla całej instalacji.
Jeżeli rury hałasują, sama otulina może nie rozwiązać problemu. Dźwięki bywają skutkiem zbyt ciasnych przejść przez stropy, źle zamocowanych uchwytów albo pracy termicznej metalu. Wtedy potrzebne jest również oddzielenie rury od konstrukcji budynku.
Najprostszy wybór dla kilku typowych sytuacji
| Sytuacja | Rozsądny wybór | Praktyczna wskazówka |
|---|---|---|
| Rura CO w ogrzewanej zabudowie | PE 6-13 mm | Dobierz grubość zgodnie z projektem i zostaw możliwość pracy rury |
| Rura w piwnicy lub garażu | PE albo kauczuk 20 mm | Przy wilgoci lepiej sprawdzi się kauczuk |
| Duża rura rozdzielcza | PE lub kauczuk 20-30 mm | Im dłuższa trasa i chłodniejsze otoczenie, tym większa korzyść z grubszej izolacji |
| Okolica kotła i wysoka temperatura | Wełna mineralna albo produkt wysokotemperaturowy | Sprawdź temperaturę maksymalną i klasę reakcji na ogień |
| Przewód na zewnątrz | Izolacja odporna na wilgoć z płaszczem ochronnym | Chroń materiał przed UV, wodą i uszkodzeniami mechanicznymi |
Gdybym miał wskazać jeden bezpieczny wariant dla typowej instalacji domowej, byłaby to otulina PE 20 mm na rurach prowadzonych przez nieogrzewane pomieszczenia. W wilgotnej piwnicy wybrałbym kauczuk, a przy źródle wysokiej temperatury nie kupowałbym materiału bez sprawdzenia jego parametrów.
Dobry dobór otuliny zaczyna się od miejsca, nie od ceny
Najtańsza otulina nie zawsze jest złą decyzją, ale tylko wtedy, gdy pasuje do temperatury, wilgotności i sposobu prowadzenia instalacji. Dla większości domowych rur CO wystarczy poprawnie dobrana pianka PE, natomiast 20 mm grubości daje znacznie większy margines bezpieczeństwa w chłodnych pomieszczeniach niż cienkie warianty.
Przed zakupem warto zapisać trzy informacje: zewnętrzną średnicę rury, temperaturę pracy oraz miejsce montażu. Taki krótki pomiar zwykle wystarcza, aby uniknąć nietrafionego produktu, a staranne zamknięcie wszystkich połączeń decyduje o tym, czy izolacja rzeczywiście będzie działać przez lata.
