Po wymianie kotła, podłączeniu instalacji do sieci ciepłowniczej albo oddzieleniu obiegu grzewczego od instalacji budynku szybko wychodzi na jaw, że sam napis „50 kW” na urządzeniu niewiele jeszcze mówi. Właściwy dobór wymiennika płytowego wymaga sprawdzenia temperatur, przepływów, ciśnienia, rodzaju medium i sposobu eksploatacji. Poniżej pokazuję, jak zebrać dane, wykonać podstawowe obliczenia, wybrać konstrukcję oraz ocenić ofertę, żeby nie kupić urządzenia zbyt małego, przewymiarowanego albo trudnego w serwisowaniu.
Najważniejsze decyzje zapadają przed wyborem konkretnego modelu
- Podstawą obliczeń są moc, temperatury zasilania i powrotu oraz przepływy po obu stronach.
- Dla wody moc można szybko oszacować ze wzoru Q = 1,163 × V × ΔT.
- Spadek ciśnienia musi mieścić się w możliwościach pomp, inaczej instalacja nie osiągnie zakładanej mocy.
- Wymiennik lutowany pasuje do czystych, zamkniętych obiegów, a skręcany ułatwia czyszczenie i rozbudowę.
- O trwałości decydują między innymi jakość wody, filtracja, materiał płyt i uszczelek.
Od danych wejściowych zaczyna się dobry wybór
Najczęstszy błąd polega na przesłaniu sprzedawcy tylko jednej informacji: „potrzebuję wymiennika do instalacji 100 kW”. To za mało, ponieważ ten sam wymiennik może pracować poprawnie przy jednym układzie temperatur, a przy innym nie osiągnąć wymaganej mocy. Ja przed rozpoczęciem selekcji zbieram pełny zestaw danych projektowych.
- Moc cieplna w kW, osobno dla ogrzewania i ewentualnie przygotowania ciepłej wody użytkowej.
- Temperatura zasilania i powrotu po stronie źródła oraz po stronie instalacji.
- Przepływ w m³/h, jeśli został już wyznaczony.
- Maksymalne ciśnienie robocze i dopuszczalny spadek ciśnienia na każdej stronie.
- Rodzaj medium, na przykład woda, woda z glikolem, para albo czynnik chłodniczy.
- Stężenie glikolu, gdy występuje w instalacji.
- Charakter pracy, czyli obciążenie stałe, szczytowe, sezonowe lub zmienne.
- Wymagane przyłącza, sposób montażu, dostępna przestrzeń i możliwość późniejszego serwisu.
W budynku mieszkalnym trzeba też rozdzielić moc dla centralnego ogrzewania od mocy dla CWU. Zapotrzebowanie na ciepłą wodę zależy od liczby lokali, profilu poboru, zasobnika i tego, czy wymiennik pracuje chwilowo na moc szczytową. Przyjęcie mocy kotła jako mocy wymiennika bywa wygodne, ale nie zawsze ma sens.
Co przygotować do zapytania ofertowego
Najlepiej przesłać dostawcy prostą tabelę z temperaturami wejściowymi i wyjściowymi dla obu obiegów. Jeśli nie znamy przepływu, należy podać moc oraz zakładane różnice temperatur. Producent może wtedy wykonać selekcję w swoim programie, ale trzeba dopilnować, aby wynik zawierał konkretną liczbę płyt, powierzchnię wymiany, przepływy i spadki ciśnienia, a nie tylko nazwę serii.
Moc i przepływ policzysz bez zgadywania

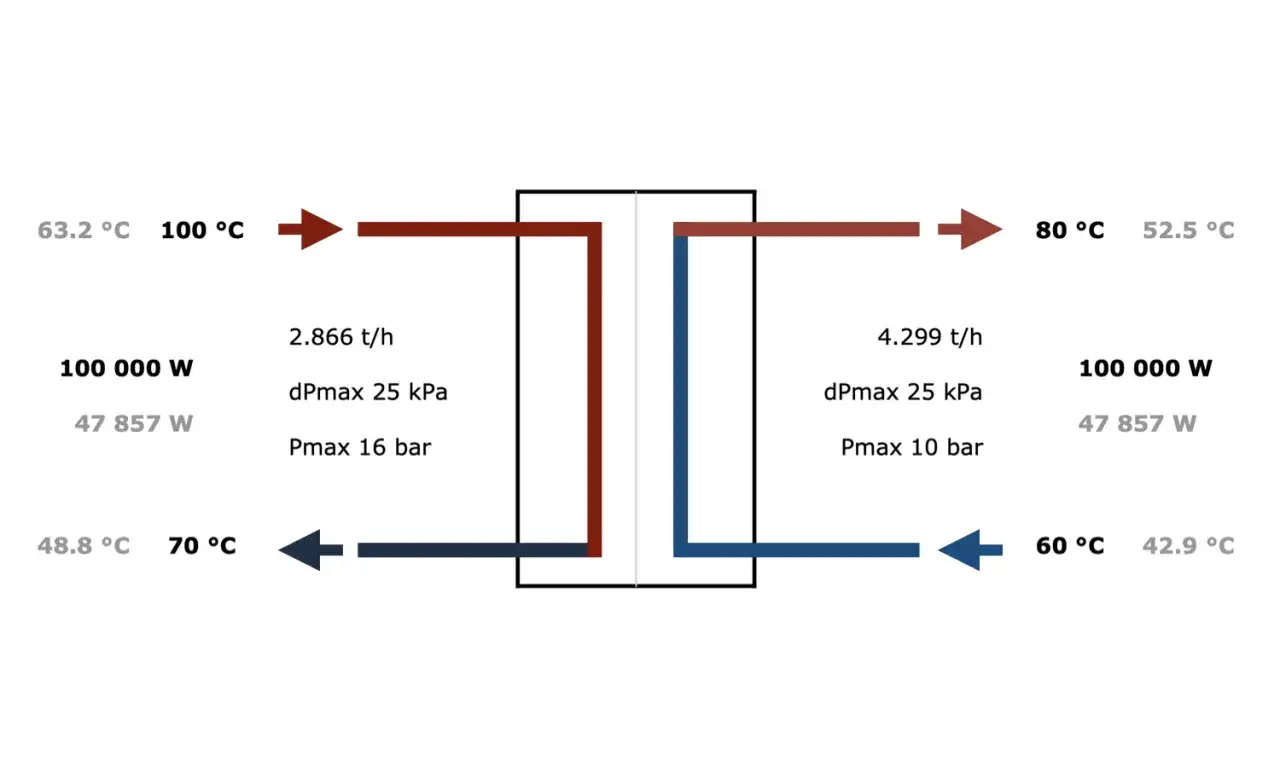

W instalacjach wodnych podstawową zależność można zapisać jako Q = 1,163 × V × ΔT, gdzie Q oznacza moc w kW, V przepływ w m³/h, a ΔT różnicę temperatur w kelwinach. Ten wzór nie zastępuje pełnego doboru, ale świetnie pokazuje, czy oferta ma sens i pozwala wychwycić oczywiste pomyłki.
Przykład jest prosty. Dla wymiennika o mocy 100 kW i różnicy temperatur 20 K przepływ wody wyniesie około 4,3 m³/h. Jeżeli ktoś proponuje urządzenie dla tego samego obciążenia przy przepływie 1,5 m³/h, trzeba sprawdzić, jakie temperatury przyjął i czy nie obiecuje parametrów niemożliwych do uzyskania.
| Moc wymiennika | Różnica temperatur | Orientacyjny przepływ wody |
|---|---|---|
| 50 kW | 20 K | około 2,15 m³/h |
| 100 kW | 20 K | około 4,30 m³/h |
| 200 kW | 20 K | około 8,60 m³/h |
| 100 kW | 10 K | około 8,60 m³/h |
Ostatni wiersz dobrze pokazuje praktyczny kompromis. Przy mniejszej różnicy temperatur trzeba przepompować więcej wody, a to oznacza większe przewody, większe pompy i zwykle wyższy spadek ciśnienia. Dlatego nie wybieram wymiennika wyłącznie na podstawie mocy. Przepływ i warunki hydrauliczne są równie ważne.
Przykład dla instalacji ogrzewania
Załóżmy, że źródło dostarcza wodę o parametrach 80/60°C, a obieg budynku ma pracować przy 45/65°C. Przy mocy 100 kW oba obiegi potrzebują w przybliżeniu 4,3 m³/h, ponieważ różnica temperatur wynosi 20 K. W rzeczywistym doborze program uwzględni jeszcze właściwości wody, współczynnik przenikania ciepła, układ przepływu i dopuszczalny spadek ciśnienia.
Nie dodaję automatycznie dużego zapasu tylko po to, żeby „mieć pewność”. Zbyt duży wymiennik może pracować przy zbyt małej prędkości przepływu, co pogarsza turbulencję i zwiększa ryzyko osadzania zanieczyszczeń. Rozsądny zapas powinien wynikać z wahań obciążenia, jakości danych i wymagań producenta, a nie z przypadkowego zaokrąglenia.
Temperatury oraz spadek ciśnienia zmieniają wynik

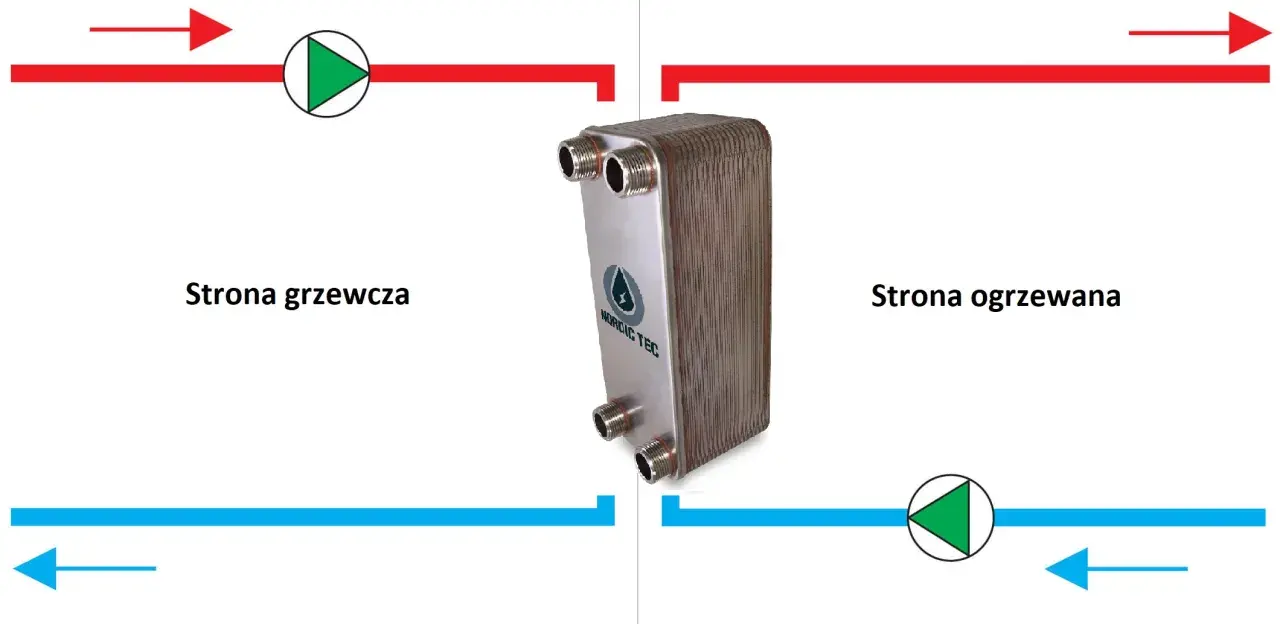

Wymienniki płytowezwykle pracują w przeciwprądzie. Gorące medium płynie w jednym kierunku, a zimne w przeciwnym, dzięki czemu można uzyskać małą różnicę temperatur między mediami. Im mniejsza ta różnica, tym większa powierzchnia wymiany jest potrzebna do przekazania tej samej mocy.
Przy ocenie projektu bierze się pod uwagę średnią logarytmiczną różnicę temperatur. Nie trzeba liczyć jej ręcznie przy każdym zakupie, ale trzeba rozumieć konsekwencję: bardzo ambitne temperatury wyjściowe mogą znacząco powiększyć urządzenie. Jeżeli po stronie gorącej na wyjściu jest 50°C, a po stronie zimnej chcemy uzyskać 60°C, taki układ bez dodatkowego stopnia lub zmiany parametrów nie będzie działał prawidłowo.
Spadek ciśnienia nie jest wadą samą w sobie
Karbowane płyty zwiększają turbulencję, a turbulencja poprawia przekazywanie ciepła. Ceną jest spadek ciśnienia. W praktycznych instalacjach wodnych można spotkać wartości od kilku do kilkudziesięciu kPa, ale dopuszczalny poziom zawsze wynika z pompy, armatury i wymagań całego obiegu.
Jeżeli pompa ma niewielki zapas wysokości podnoszenia, trzeba przekazać tę informację projektantowi. Wymiennik z doskonałą mocą katalogową może ograniczyć przepływ w całym układzie, a wtedy grzejniki lub węzeł nie osiągną zakładanych parametrów. Ja sprawdzam osobno spadek po stronie pierwotnej i wtórnej, ponieważ te wartości często się różnią.
Warto też pamiętać o stratach na filtrze, zaworach, liczniku ciepła i rurach. Sam wymiennik nie może pochłonąć całego dostępnego ciśnienia. W przeciwnym razie regulacja będzie niestabilna, a pompa zacznie pracować ciężej i głośniej.
Lutowany czy skręcany wybór zależy od instalacji
Do domowego układu CO nie zawsze potrzebny jest duży, rozbieralny aparat. Z drugiej strony najtańszy wymiennik lutowany może być złym wyborem w budynku, gdzie jakość wody jest słaba, a dostęp do czyszczenia ma znaczenie. Poniższe porównanie pomaga uporządkować decyzję.
| Rodzaj | Najważniejsze zalety | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Lutowany | Kompaktowy, lekki, często tańszy i łatwy do zamontowania | Nie można go otworzyć i mechanicznie wyczyścić | Czyste, zamknięte obiegi CO, pompy ciepła, małe instalacje CWU |
| Skręcany uszczelkowy | Możliwość mycia, wymiany uszczelek, dodawania lub zmiany płyt | Większe wymiary, wyższa cena i konieczność kontroli skręcenia | Węzły cieplne, większe budynki, instalacje wymagające serwisu |
| Specjalistyczny spawany lub półspawany | Odporność na wybrane wysokie ciśnienia, temperatury lub trudne media | Wyższy koszt i mniejsza elastyczność naprawy | Przemysł, czynniki chłodnicze, media agresywne lub zanieczyszczone |
Wymiennik lutowany ze stali nierdzewnej i lutem miedzianym jest popularny w instalacjach wodnych, ale nie wolno zakładać, że pasuje do każdego medium. Przy glikolu, wysokiej temperaturze, wodzie o niepewnym składzie albo czynniku chłodniczym trzeba sprawdzić zgodność materiału lutu, płyt i uszczelek.
Konstrukcja skręcana daje dużą przewagę tam, gdzie urządzenie może wymagać czyszczenia. W obiekcie zarządzanym przez wspólnotę lub właściciela nieruchomości często jest to rozsądniejsza inwestycja, nawet jeśli koszt zakupu okazuje się wyższy. Przerwa w ogrzewaniu, demontaż instalacji i wymiana całego małego wymiennika mogą szybko zniwelować początkową oszczędność.
Materiał i zabrudzenie decydują o trwałości
Standardem w wielu instalacjach jest stal nierdzewna, ale sama nazwa materiału nie wystarcza. Trzeba sprawdzić gatunek blachy, rodzaj lutu oraz elastomer uszczelek. EPDM często stosuje się przy wodzie i typowych instalacjach grzewczych, natomiast inne media mogą wymagać NBR, FKM albo uszczelek wykonanych z materiału wskazanego przez producenta.
Glikol zwiększa lepkość medium, zwłaszcza przy niskiej temperaturze. W praktyce może to oznaczać większy spadek ciśnienia niż dla samej wody, dlatego do oferty trzeba podać rzeczywiste stężenie glikolu, a nie tylko informację, że „w instalacji jest glikol”.
Filtr jest częścią ochrony wymiennika
Wąskie kanały między płytami dobrze przekazują ciepło, ale łatwiej zatrzymują cząstki rdzy, resztki uszczelnień i osady. Przed wymiennikiem powinien znaleźć się odpowiednio dobrany filtr lub separator zanieczyszczeń, a instalacja powinna zostać przepłukana przed uruchomieniem.
Objawami zabrudzenia są zwykle spadek mocy, rosnąca różnica ciśnień i problemy z osiągnięciem temperatury. Nie należy od razu podnosić temperatury źródła ani zwiększać nastawy pompy. Najpierw trzeba sprawdzić przepływ, filtry, odpowietrzenie i stan powierzchni wymiany.
Przeczytaj również: Zawór RTL na powrocie czy zasilaniu? Sprawdź właściwy montaż
Serwis trzeba przewidzieć już przy montażu
Przy wymienniku warto zaplanować zawory odcinające, możliwość opróżnienia obiegów, termometry oraz pomiar ciśnienia przed i za urządzeniem. W przypadku większych instalacji przydaje się także możliwość płukania chemicznego zgodnie z instrukcją producenta. Użycie przypadkowego preparatu na bazie mocnego kwasu może uszkodzić płyty, lut lub uszczelki.
Nie izolowałbym urządzenia bez dostępu do tabliczki znamionowej i punktów kontrolnych. Izolacja ogranicza straty ciepła, ale serwisant nadal powinien móc odczytać model, kierunek przepływu i parametry dopuszczalne.
Oferta musi zawierać więcej niż liczbę kilowatów
Na rynku można znaleźć bardzo różne ceny. W 2026 roku proste, budżetowe wymienniki lutowane do małych instalacji bywają oferowane za około 500-900 zł, modele 50 kW renomowanych marek często kosztują około 1400-2300 zł, a cena większych lub skręcanych urządzeń zależy już mocno od konfiguracji. Te wartości są orientacyjne i dotyczą samego urządzenia, bez armatury, izolacji, montażu oraz projektu.
Różnica w cenie nie wynika wyłącznie z liczby płyt. Znaczenie mają ich format, geometria karbowania, materiał, klasa ciśnienia, rodzaj przyłączy, dopuszczenia oraz sposób wykonania obliczeń. Tani model opisany jako „100 kW” może być dobrany dla zupełnie innych temperatur niż urządzenie markowe o tej samej deklarowanej mocy.
| Element oferty | Czego oczekiwać | Sygnał ostrzegawczy |
|---|---|---|
| Parametry cieplne | Temperatury wejścia i wyjścia, moc, przepływy | Sama moc bez programu temperatur |
| Hydraulika | Spadek ciśnienia po obu stronach | Brak informacji o oporach przepływu |
| Konstrukcja | Typ wymiennika, liczba płyt, materiał i lut | Opis ograniczony do wymiarów i średnicy króćców |
| Eksploatacja | Informacja o czyszczeniu, uszczelkach i dostępności części | Brak instrukcji lub danych serwisowych |
| Bezpieczeństwo | Dopuszczalne ciśnienie i temperatura dla konkretnego wariantu | Podawanie jednej wartości bez wskazania strony obiegu |
Przed zakupem sprawdzam także, czy przyłącza nie zostały dobrane tylko dlatego, że pasują do istniejącej rury. Zbyt mały króciec może zwiększyć lokalne straty, a niewłaściwy układ króćców utrudnić odpowietrzanie i serwis. Średnica przyłącza nie jest równoznaczna z mocą urządzenia.
Do najczęstszych błędów zaliczam wybór po liczbie płyt, kopiowanie modelu z innej instalacji oraz pomijanie temperatur minimalnych i maksymalnych. Niepokoi mnie również oferta bez informacji o spadku ciśnienia. Jeżeli sprzedawca nie pokazuje, przy jakich warunkach osiągnięto deklarowaną moc, porównanie z innymi modelami jest pozorne.
Dobrze dobrany wymiennik pracuje spokojnie przez lata
Najbezpieczniejsza kolejność wygląda tak: najpierw określam moc i temperatury, potem wyznaczam przepływy, sprawdzam dostępne ciśnienie, wybieram konstrukcję i dopiero na końcu porównuję ceny konkretnych modeli. Taki schemat ogranicza ryzyko, że atrakcyjna oferta okaże się nieprzydatna po podłączeniu do instalacji.
Jeżeli układ jest prosty, zamknięty i dobrze filtrowany, kompaktowy wymiennik lutowany może być bardzo rozsądnym rozwiązaniem. Gdy instalacja jest duża, podatna na zabrudzenia albo ma działać przez wiele lat bez wymiany całego urządzenia, zwykle lepiej zapłacić za konstrukcję skręcaną i możliwość czyszczenia.
Ostateczną selekcję warto zatwierdzić na podstawie karty doboru producenta, a nie samego opisu sklepowego. Dobry wymiennik to nie ten z największą liczbą płyt, lecz ten, który przy rzeczywistych parametrach zapewnia moc, akceptowalny spadek ciśnienia i rozsądny serwis.
