Awaria podjazdu albo mokra plama na trawniku często zaczyna się od drobnego błędu przy montażu niewidocznego przewodu. Dobrze wykonane łączenie rur PE w ziemi wymaga nie tylko dobrania mufy, lecz także właściwego przygotowania końców, ochrony przed przemarzaniem i sprawdzenia szczelności przed zasypaniem wykopu. Poniżej opisuję metody, praktyczne etapy pracy, orientacyjne koszty oraz błędy, których sam zdecydowanie bym nie ryzykował.
Najważniejsze zasady trwałego połączenia rur PE pod gruntem
- Najpewniejsza metoda: zgrzewanie elektrooporowe tworzy trwałe, szczelne połączenie i dobrze sprawdza się w ziemi.
- Złączki zaciskowe: nadają się głównie do małych średnic oraz miejsc, do których pozostaje dostęp rewizyjny.
- Przygotowanie: końce rur trzeba przyciąć prostopadle, oczyścić, oskrobać i unieruchomić na czas zgrzewania.
- Głębokość: przewód wodny powinien znaleźć się poniżej lokalnej strefy przemarzania, zwykle z dodatkowym zapasem.
- Kontrola: próbę szczelności wykonuje się przed zasypaniem, a jej parametry ustala się według projektu, producenta lub wymagań operatora.
Od czego zacząć wybór sposobu połączenia
Rury PE, czyli wykonane z polietylenu, są lekkie, odporne na korozję i dobrze znoszą niewielkie ruchy gruntu. Nie oznacza to jednak, że każde połączenie będzie równie trwałe. Dla mnie najważniejsze są trzy informacje: średnica rury, jej klasa ciśnieniowa oraz przeznaczenie instalacji.
Inaczej wykonuje się przewód do podlewania ogrodu, inaczej przyłącze wody pitnej, a jeszcze inaczej instalację gazową. W przypadku gazu nie wystarczy ogólna instrukcja z poradnika. Potrzebny jest uprawniony wykonawca, właściwy system rur i zgodność z dokumentacją operatora.
| Metoda | Gdzie sprawdza się najlepiej | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Złączka zaciskowa | Małe średnice, ogrody, punkty dostępne | Szybki montaż bez zgrzewarki | Więcej elementów uszczelniających i potencjalnych punktów awarii |
| Zgrzewanie elektrooporowe | Przyłącza wodne, naprawy i miejsca z małą przestrzenią | Trwałe, nierozłączne połączenie | Wymaga zgrzewarki, czystości i dokładnego montażu |
| Zgrzewanie doczołowe | Długie, proste odcinki i większe średnice | Brak dodatkowej mufy na styku rur | Potrzebuje cięższego sprzętu i dobrego ustawienia osi |

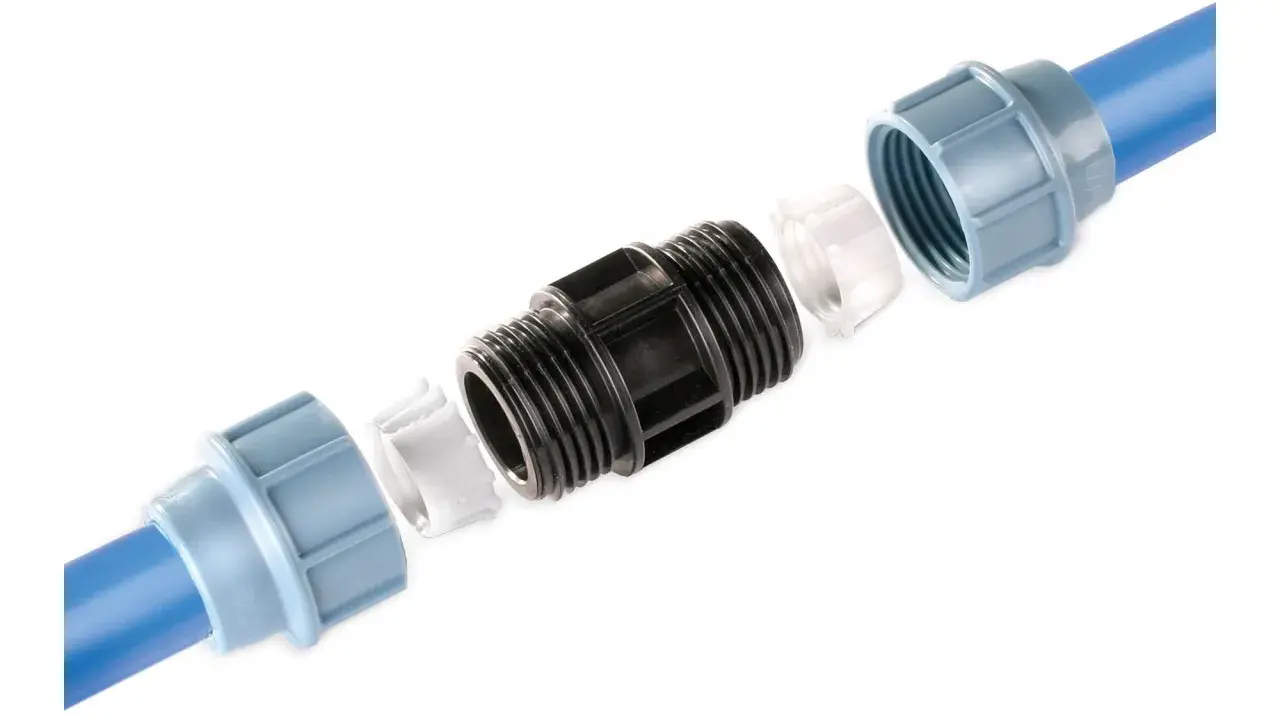

W przydomowej instalacji wodnej najczęściej wybieram zgrzewanie elektrooporowe, szczególnie gdy połączenie ma zostać na stałe zasypane. Złączka zaciskowa jest rozsądna przy prostym odcinku PE 25 lub PE 32, ale tylko wtedy, gdy producent dopuszcza jej montaż w gruncie i można zastosować element przeznaczony do pracy pod ciśnieniem.
Dlaczego nie każdą złączkę można zakopać
Zwykłe elementy gwintowane, przypadkowe redukcje i złączki bez określonej klasy ciśnienia nie powinny trafiać pod ziemię. W gruncie połączenie pracuje pod wpływem wilgoci, zmian temperatury, osiadania i nacisku zasypki. To, co działa na ścianie w kotłowni, niekoniecznie sprawdzi się pod trawnikiem.
Przy wodzie pitnej trzeba dodatkowo sprawdzić, czy rura i kształtki są przeznaczone do kontaktu z wodą przeznaczoną do spożycia. Nie używałbym elementów opisanych wyłącznie jako ogrodowe, jeśli przewód ma zasilać cały budynek.
Jak wykonać zgrzewanie elektrooporowe krok po kroku

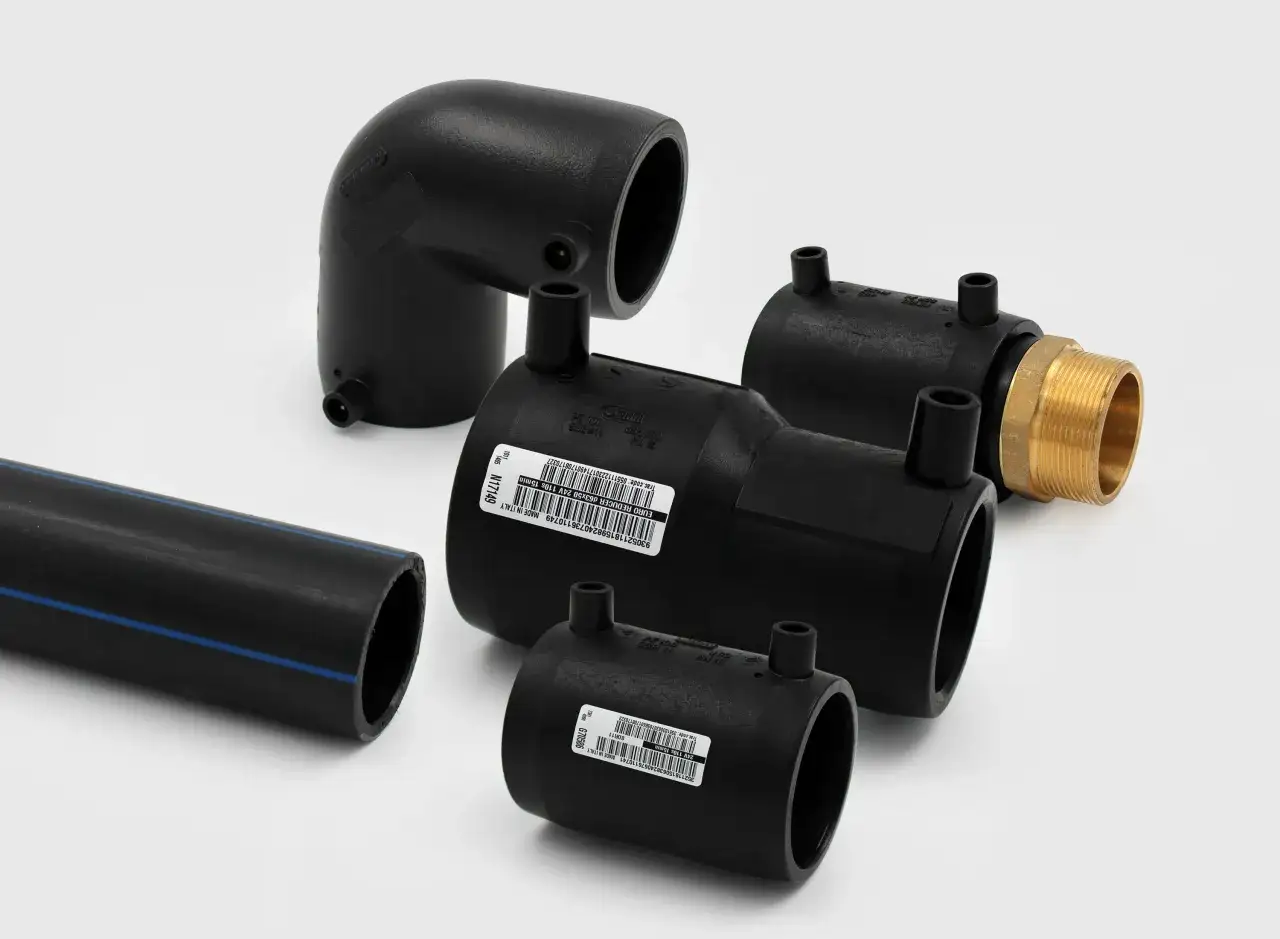

Mufa elektrooporowa ma wbudowany drut grzejny. Po podłączeniu zgrzewarki tworzywo rury i kształtki zostaje miejscowo podgrzane, a po ostygnięciu powstaje jednorodne, nierozłączne połączenie. Technologia dobrze nadaje się do pracy w wykopie, bo nie wymaga dużego przesuwania rur.
- Odetnij rurę prostopadle do jej osi. Krzywe cięcie utrudnia prawidłowe wsunięcie końcówki w mufę.
- Usuń zabrudzenia z powierzchni rury i osusz miejsce pracy.
- Oskrob warstwę utlenionego tworzywa specjalnym skrobakiem na całym obwodzie i na długości wskazanej przez producenta kształtki.
- Odtłuść powierzchnię środkiem dopuszczonym do PE. Nie dotykaj później przygotowanego fragmentu palcami.
- Zaznacz głębokość wsunięcia i wsuń rurę do oporu. Jeśli mufa ma ogranicznik, nie próbuj go omijać.
- Unieruchom elementy zaciskiem lub przyrządem montażowym, żeby rura nie wysunęła się podczas grzania.
- Ustaw parametry zgrzewania zgodnie z kodem kształtki albo tabelą producenta.
- Odczekaj pełny czas chłodzenia. Nie poruszaj połączeniem tylko dlatego, że zgrzewarka zakończyła cykl.
Najczęściej lekceważonym etapem jest skrobanie. Samo przetarcie rury szmatką nie usuwa warstwy utlenionej, która może osłabić zespolenie. Instrukcje producentów, między innymi Wavin, zwracają też uwagę na konieczność ochrony przygotowanej powierzchni przed kurzem, wilgocią i ponownym dotykaniem.
Warunki pracy mają znaczenie
Deszcz, błoto, silny wiatr i mróz utrudniają uzyskanie powtarzalnego efektu. Przy niesprzyjającej pogodzie przygotowałbym namiot roboczy, osuszył rurę i sprawdził zakres temperatur dopuszczony przez producenta. Nie zgrzewa się „na oko”, zwłaszcza gdy połączenie ma zostać niedostępne po zasypaniu.
Zgrzewanie doczołowe również daje bardzo mocne połączenie, ale w domu jednorodzinnym rzadziej jest opłacalne. Wymaga ustawienia końców w jednej osi, planowania powierzchni, kontrolowanego podgrzewania i docisku. Przy kilku połączeniach koszt wynajęcia sprzętu oraz ryzyko błędu często przemawiają za elektrofuzją.
Jak przygotować wykop i ułożyć przewód PE
Trwałość połączenia zależy także od tego, co dzieje się z rurą po zakończeniu pracy. Przewód nie powinien leżeć bezpośrednio na kamieniach ani być zasypywany gruzem. Dno wykopu trzeba wyrównać, a w razie potrzeby wykonać piaszczystą podsypkę o grubości około 10-15 cm.
W Polsce strefa przemarzania gruntu wynosi zależnie od regionu około 0,8-1,4 m. Dla przyłączy wodociągowych w praktyce projektowej często przyjmuje się przykrycie większe od tej wartości o około 0,4 m, ale ostateczna głębokość powinna wynikać z projektu, warunków lokalnych i wymagań przedsiębiorstwa wodociągowego.
Przewód ogrodowy używany tylko latem może być ułożony płycej, jeśli instalacja ma możliwość całkowitego opróżnienia przed zimą. Nie przenosiłbym jednak tej zasady na rurę doprowadzającą wodę do domu. Zamarznięta woda może rozszczelnić nie tylko rurę, lecz także armaturę i przejście przez ścianę.
Zasypka i ochrona przed uszkodzeniem
Po ułożeniu rury należy obsypać ją materiałem bez ostrych kamieni, zwracając uwagę na dokładne wypełnienie przestrzeni po bokach. W praktyce stosuje się warstwę piasku sięgającą co najmniej około 20-30 cm ponad wierzch przewodu, a dopiero później właściwy grunt z wykopu, jeśli nie zawiera gruzu i dużych kamieni.
Pod podjazdem, drogą lub miejscem, gdzie w przyszłości może przejeżdżać ciężki sprzęt, zastosowałbym rurę osłonową. Podobnie przy przejściu przez fundament lub ścianę. Osłona chroni przewód przed obciążeniami i ułatwia ewentualną wymianę bez rozbierania całej nawierzchni.
Przed zasypaniem robię dokumentację zdjęciową trasy, mierzę odległość od stałych punktów i zaznaczam miejsce połączeń. Taka prosta czynność oszczędza później wiele czasu, szczególnie gdy nieruchomość ma kilku właścicieli albo będzie przechodziła remont.
Próba szczelności powinna poprzedzać zasypanie
Połączenie może wyglądać poprawnie, a mimo to mieć wadę niewidoczną gołym okiem. Dlatego przewód trzeba napełnić, odpowietrzyć i poddać próbie zgodnie z dokumentacją. Nie zasypywałbym instalacji przed uzyskaniem pozytywnego wyniku, ponieważ znalezienie nieszczelności po zagęszczeniu gruntu oznacza ponowne roboty ziemne.
Parametry próby, w tym ciśnienie i czas obserwacji, zależą od rodzaju instalacji, materiału oraz wymagań odbiorcy. W dokumentacjach przyłączy wodociągowych można spotkać na przykład próbę przy 1,0 MPa przez 30 minut, ale nie należy traktować tej wartości jako uniwersalnej recepty dla każdej rury PE.
Przy instalacji wody użytkowej po próbie wykonuje się płukanie, a w niektórych przypadkach także dezynfekcję i badanie jakości wody. Przyłącze podłączane do sieci publicznej może wymagać dodatkowego odbioru przez operatora. Właściciel domu powinien zachować protokół, zdjęcia trasy, informacje o zastosowanych rurach i deklaracje właściwości użytkowych.
Co sprawdzić przed zamknięciem wykopu
- czy rura ma właściwą średnicę, klasę PE i oznaczenie SDR,
- czy wszystkie mufy są przeznaczone do danego ciśnienia i rodzaju medium,
- czy połączenia nie zostały przesunięte podczas chłodzenia,
- czy przewód jest ułożony bez ostrych załamań i punktowych naprężeń,
- czy wykonano próbę szczelności oraz płukanie, jeśli wymaga tego instalacja,
- czy trasa została sfotografowana i naniesiona na prosty szkic działki.
Najczęstsze błędy i realne koszty
Najdroższe błędy nie wynikają zwykle z ceny samej rury, ale z konieczności ponownego kopania. Do takich problemów prowadzą przede wszystkim brudna powierzchnia zgrzewania, brak skrobania, niedopasowane średnice oraz zasypanie przewodu bez testu.
Nie należy też nadmiernie wyginać rury przy samej mufie. Jeśli trasa wymusza zmianę kierunku, lepiej zastosować odpowiednie kolano albo ułożyć łagodny łuk zgodny z minimalnym promieniem gięcia podanym przez producenta.
| Element lub usługa | Orientacyjny koszt | Od czego zależy cena |
|---|---|---|
| Prosta złączka zaciskowa PE | około 10-80 zł | Średnica, producent i rodzaj kształtki |
| Mufa elektrooporowa do małych średnic | około 10-70 zł | Średnica, SDR i marka systemu |
| Usługa zgrzewania małej średnicy | około 60-150 zł netto za zgrzew | Średnica, dojazd, liczba połączeń i warunki wykopu |
| Zgrzewanie doczołowe większych średnic | wycena indywidualna | Sprzęt, średnica, długość odcinka i przygotowanie terenu |
Podane kwoty są orientacyjne i nie obejmują zwykle wykopu, transportu, materiałów dodatkowych ani odtworzenia nawierzchni. Przy jednym połączeniu zlecenie fachowcowi może wydawać się drogie, ale koszt usunięcia awarii pod kostką szybko przewyższa cenę prawidłowego montażu.
Przeczytaj również: Ciepła woda po której stronie baterii? Sprawdź poprawny układ
Kiedy lepiej zrezygnować z samodzielnej pracy
Doświadczony wykonawca jest potrzebny przy przyłączu gazowym, większych średnicach, przejściach pod drogą oraz instalacjach wymagających odbioru przez operatora. Zleciłbym pracę także wtedy, gdy nie mam pewności, jak dobrać SDR, ciśnienie nominalne lub parametry zgrzewania.
Samodzielny montaż ma sens przy prostym przewodzie do nawadniania lub niewielkiej instalacji na prywatnej działce, o ile można ją opróżnić na zimę i zastosowane elementy mają jasną instrukcję. Przy wodzie doprowadzanej do budynku oszczędność na sprzęcie i robociźnie nie powinna być ważniejsza niż możliwość późniejszego, bezpiecznego odbioru instalacji.
Jak zaplanować instalację, żeby nie wracać do niej za rok
Najlepsze połączenie nie pomoże, jeśli cała trasa została źle zaplanowana. Przed kopaniem sprawdziłbym przebieg innych sieci, przewidział zawór odcinający po stronie posesji i zaplanował dostęp do elementów, które mogą wymagać obsługi. Każde miejsce rozłączne powinno pozostać dostępne, a połączenia trwale zgrzewane można bezpiecznie prowadzić pod gruntem po przejściu próby szczelności.
Przy większej nieruchomości dobrze jest zostawić zapas rury przy punktach zmiany kierunku i wykonać czytelny szkic z wymiarami. Taka dokumentacja ma znaczenie nie tylko przy naprawie. Przy sprzedaży domu, remoncie ogrodu albo sporze o przebieg przyłącza pozwala szybko ustalić, gdzie znajduje się instalacja.
Jeżeli miałbym sprowadzić całą decyzję do jednej zasady, wybrałbym metodę trwałą, dopasowaną do konkretnego systemu, a nie najtańszy element znaleziony przypadkowo. Czyste przygotowanie, właściwa głębokość, próba szczelności i dokumentacja robią większą różnicę niż sama nazwa producenta rury.
