Ogranicznik przepięć w domu - jak dobrać i zamontować?

Jedno uderzenie pioruna w pobliżu domu albo załączenie dużego silnika w sieci może w ułamku sekundy uszkodzić telewizor, router, pompę ciepła czy instalację fotowoltaiczną. Wyjaśniam, jak działa ogranicznik przepięć, co dzieje się w jego wnętrzu, czym różnią się typy 1, 2 i 3 oraz jak dobrać i zamontować ochronę w instalacji domowej.

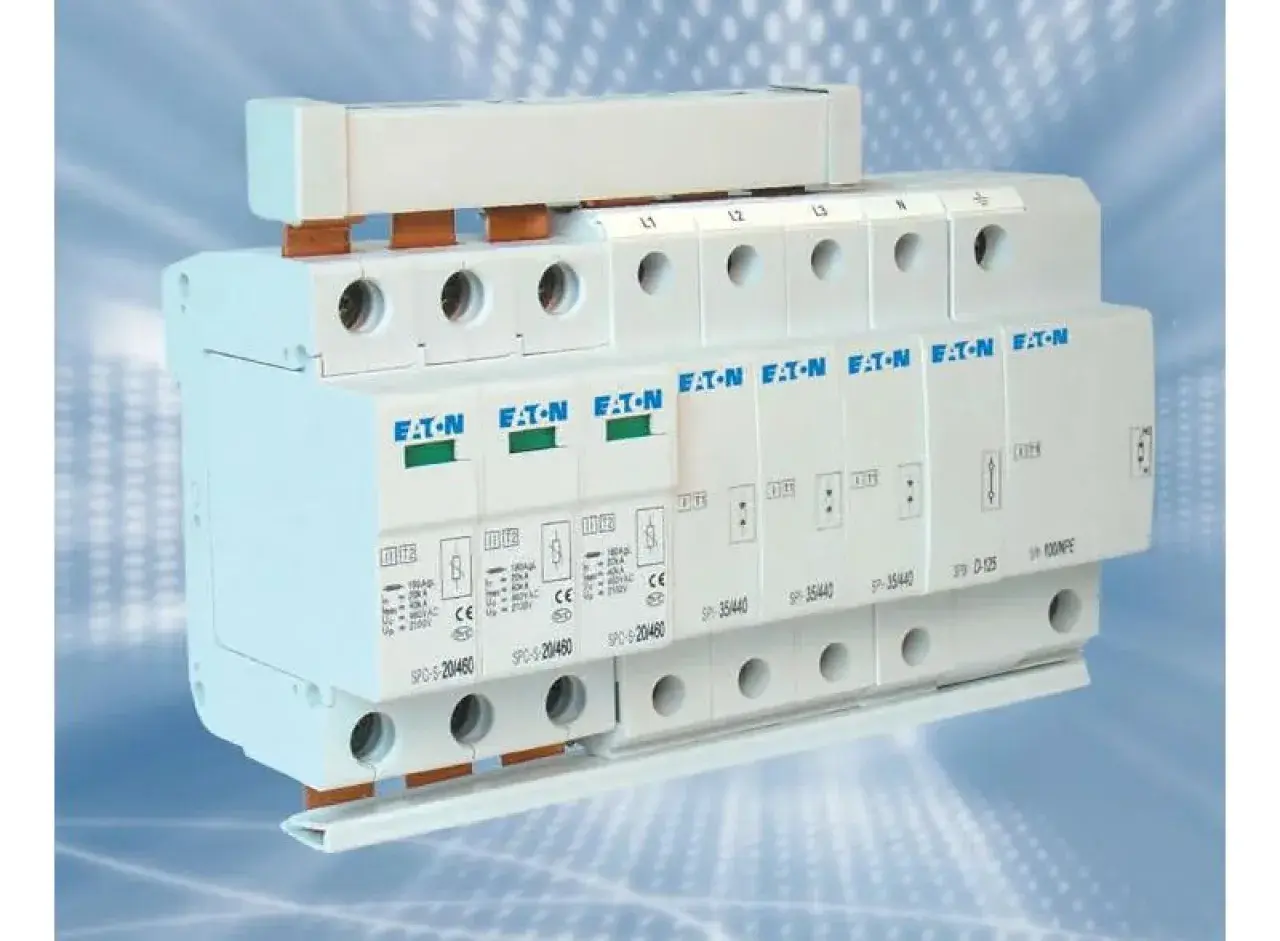

[search_image]ogranznik przepięć SPD w rozdzielnicy elektrycznej domu jednorodzinnego

Przepięcie trwa krótko, ale może zniszczyć elektronikę

Przepięcie to krótkotrwały wzrost napięcia powyżej poziomu, dla którego zaprojektowano instalację i podłączone urządzenia. W polskim domu napięcie robocze wynosi około 230 V, natomiast impuls po wyładowaniu atmosferycznym może osiągnąć wielokrotnie wyższą wartość.

Źródłem problemu nie musi być bezpośrednie uderzenie pioruna w budynek. Niebezpieczne są również wyładowania w pobliżu linii energetycznej, przepięcia indukowane oraz przepięcia łączeniowe powstające przy załączaniu i wyłączaniu transformatorów, silników, pomp czy dużych instalacji przemysłowych.

Właśnie tutaj działa SPD, czyli urządzenie ochrony przeciwprzepięciowej. W normalnych warunkach pozostaje praktycznie nieaktywne, a gdy napięcie nagle rośnie, tworzy dla prądu udarowego drogę o znacznie mniejszej impedancji. Energia nie znika, lecz zostaje odprowadzona poza chroniony obwód, najczęściej do przewodu PE i układu uziemiającego.

Najprościej można porównać ogranicznik do zaworu bezpieczeństwa. Przy zwykłym ciśnieniu jest zamknięty, lecz podczas gwałtownego wzrostu otwiera drogę ujścia. Różnica polega na tym, że SPD reaguje na bardzo szybkie impulsy elektryczne, a nie na powolne przeciążenie instalacji.

Co dzieje się wewnątrz ogranicznika przepięć

Warystor zmienia swoją rezystancję

W popularnych ogranicznikach typu 2 stosuje się przede wszystkim warystory, czyli elementy wykonane z materiału o zmiennej rezystancji. Przy napięciu roboczym mają wysoką rezystancję i praktycznie nie przewodzą prądu do przewodu ochronnego.

Gdy pojawia się udar, rezystancja warystora gwałtownie spada. Prąd przepięciowy zostaje skierowany do PE lub N, a napięcie na zaciskach odbiornika jest ograniczane do bezpieczniejszego poziomu. Po ustąpieniu impulsu warystor wraca do stanu wysokiej rezystancji, choć bardzo silny udar może go trwale uszkodzić.

Iskiernik przyjmuje większą energię

Ograniczniki typu 1 często wykorzystują iskiernik. Jest to układ, który przy normalnym napięciu nie przewodzi, ale po przekroczeniu określonego poziomu tworzy kontrolowany łuk elektryczny. Dzięki temu może odprowadzić dużą część prądu piorunowego, zanim energia dotrze do dalszych elementów instalacji.

W praktyce spotyka się również aparaty hybrydowe, łączące iskiernik i warystor. Iskiernik przejmuje największy udar, a warystor dodatkowo obniża napięcie resztkowe. Taki układ jest skuteczniejszy niż pojedynczy element, ale musi być prawidłowo skoordynowany przez producenta.

Dlaczego ogranicznik czasem trzeba wymienić

Każdy SPD ma określoną zdolność odprowadzania energii. Po kilku dużych udarach albo po jednym szczególnie silnym przepięciu wkład może utracić właściwości ochronne. Dlatego większość aparatów ma wskaźnik stanu, zwykle zielony przy sprawnym module i czerwony po jego zużyciu.

Jeżeli wskaźnik pokazuje awarię, nie należy traktować urządzenia jako działającego tylko dlatego, że instalacja nadal ma zasilanie. Ogranicznik może przewodzić energię użytkową, ale nie zapewniać już odpowiedniej ochrony. Wymienia się wtedy wkładkę albo cały aparat, zależnie od konstrukcji.

Typ 1, 2 i 3 pełnią różne funkcje

Nie ma jednego uniwersalnego ogranicznika do każdego domu. Poszczególne typy tworzą stopniowany system ochrony, w którym każdy poziom redukuje udar do wartości możliwej do przejęcia przez kolejny aparat.

Typ 1 i typ 1+2

Typ 1 montuje się tam, gdzie istnieje możliwość pojawienia się części prądu piorunowego w instalacji. Dotyczy to szczególnie budynków z zewnętrzną instalacją odgromową, zasilaniem napowietrznym lub niekorzystnym położeniem, na przykład na otwartym terenie.

W domach często stosuje się urządzenia kombinowane typu 1+2. Zajmują mniej miejsca i łączą ochronę przed silnym udarem z ograniczaniem przepięć, które mogą już powstać wewnątrz budynku. Nie oznacza to jednak, że każdy aparat oznaczony jako 1+2 będzie odpowiedni do każdej instalacji. Trzeba sprawdzić jego parametry, układ sieci i wymagane zabezpieczenie dodatkowe.

Typ 2 jako podstawowa ochrona domu

Typ 2 jest najczęstszym wyborem do rozdzielnic w domach jednorodzinnych i mieszkaniach. Chroni instalację przed przepięciami powstającymi w sieci oraz przed skutkami wyładowań atmosferycznych, które nie wprowadzają do budynku pełnego prądu piorunowego.

Sam typ 2 może być niewystarczający w domu z instalacją odgromową, zasilaniem napowietrznym albo rozległą instalacją zewnętrzną. W takim przypadku zwykle potrzebny jest pierwszy stopień ochrony, a dopiero za nim aparat typu 2.

Typ 3 nie zastępuje ochrony w rozdzielnicy

Typ 3 montuje się blisko konkretnego urządzenia. Może mieć formę modułu w rozdzielnicy, ochronnego gniazda albo listwy zasilającej. Dobrze sprawdza się jako ostatni stopień ochrony dla elektroniki o dużej wartości, ale nie powinien być jedynym zabezpieczeniem całego domu.

Przy długim przewodzie między rozdzielnicą a odbiornikiem, często przy odległości rzędu 10 metrów lub większej, dodatkowy typ 3 może ograniczyć napięcie resztkowe przy urządzeniu. Wymagania zależą jednak od układu instalacji i instrukcji konkretnego producenta.

Dobór SPD zaczyna się od instalacji, nie od ceny aparatu

polega na kupieniu pierwszego ogranicznika z opisem „do domu” bez sprawdzenia, jaki układ sieci znajduje się w budynku. Elektryk powinien ustalić, czy instalacja pracuje w układzie TN-C, TN-S, TN-C-S czy TT, a także gdzie znajduje się punkt rozdziału przewodu PEN na PE i N.

Znaczenie ma również obecność instalacji odgromowej, rodzaj przyłącza, przebieg przewodów oraz urządzenia podłączone na zewnątrz. Dom z fotowoltaiką, pompą ciepła, bramą automatyczną, anteną na dachu i ładowarką samochodową ma więcej potencjalnych dróg, którymi może nadejść udar.

Po stronie instalacji fotowoltaicznej stosuje się inne aparaty niż w zwykłym obwodzie 230 V. Ogranicznik przeznaczony do prądu przemiennego nie może być automatycznie użyty po stronie DC. To detal, który ma bezpośredni wpływ na bezpieczeństwo pożarowe i skuteczność ochrony.

Ważny jest też parametr napięciowego poziomu ochrony, oznaczany jako Up. Im niższa wartość, tym niższe napięcie może pojawić się za ogranicznikiem, ale sam parametr nie wystarczy do oceny całego rozwiązania. Liczą się również prąd udarowy, maksymalny prąd wyładowczy, sposób dobezpieczenia i zgodność z konkretnym układem sieci.

Montaż decyduje o tym, czy ochrona zadziała

Ogranicznik przepięć montuje się zwykle na szynie DIN w rozdzielnicy. Powinien znaleźć się możliwie blisko miejsca wprowadzenia zasilania i głównej szyny uziemiającej. Podłączenie wykonuje się zgodnie ze schematem producenta, ponieważ inaczej wygląda ono w sieci TN-C, inaczej w TN-S, a jeszcze inaczej w TT.

Szczególnie ważna jest długość przewodów. W praktyce zaleca się, aby całkowita długość połączeń toru ochronnego była możliwie krótsza niż 0,5 m i nie przekraczała wartości dopuszczonych przez aktualne wymagania oraz instrukcję aparatu. Długi przewód zwiększa spadek napięcia i może sprawić, że urządzenie chronione zobaczy znacznie wyższy impuls, niż wynikałoby z danych katalogowych.

Potrzebne jest również sprawne uziemienie i wykonane połączenia wyrównawcze. SPD bez dobrej drogi odprowadzenia energii nie ma jak skutecznie zadziałać. Samo zamontowanie modułu w rozdzielnicy, bez sprawdzenia przewodu ochronnego, jest tylko pozornym zabezpieczeniem.

Przeczytaj również: Jak podłączyć zlew do odpływu bez wycieków?

Dobezpieczenie i kontrola stanu

Niektóre ograniczniki mają wbudowane zabezpieczenie, inne wymagają osobnego wyłącznika lub bezpiecznika. Dobezpieczenie chroni aparat przed skutkami zwarcia i powinno być dobrane według danych producenta, a nie na zasadzie przypadkowego zastosowania istniejącego wyłącznika nadprądowego.

Po montażu trzeba sprawdzić połączenia, ciągłość przewodów ochronnych i działanie wskaźnika. W domu z instalacją odgromową sensowna jest kontrola całego systemu po silnym wyładowaniu, podczas okresowego przeglądu instalacji albo po pojawieniu się czerwonego wskaźnika na module.

Prace w rozdzielnicy powinien wykonywać elektryk z odpowiednimi kwalifikacjami. Nawet jeśli urządzenie montuje się na zatrzask w kilka minut, błędne podłączenie może stworzyć zagrożenie porażeniowe, zwarciowe lub pożarowe.

Najczęstsze błędy osłabiające ochronę

• Traktowanie listwy zasilającej jako ochrony całego domu. Listwa może ograniczyć część zakłóceń przy konkretnym urządzeniu, ale nie zastąpi SPD w rozdzielnicy.
• Brak przewodu PE lub niesprawne uziemienie. Ogranicznik potrzebuje skutecznej drogi odprowadzenia prądu udarowego.
• Za długie przewody przyłączeniowe. Nawet dobry aparat traci część skuteczności, gdy zostanie podłączony długimi pętlami przewodów.
• Dobór wyłącznie według ceny. Tani moduł może mieć nieodpowiedni typ, konfigurację biegunów albo zbyt małą zdolność odprowadzania udaru.
• Ochrona tylko toru zasilającego. Przepięcie może przyjść także przez antenę, przewód Ethernet, kabel telekomunikacyjny lub instalację fotowoltaiczną.
• Brak sprawdzania wskaźnika. Uszkodzony wkład nie zawsze powoduje wyłączenie zasilania, dlatego awarię można przeoczyć.

Osobnego omówienia wymaga też wyłącznik różnicowoprądowy. RCD reaguje przede wszystkim na prąd upływowy i chroni przed częścią skutków porażenia, natomiast SPD ogranicza krótkotrwały wzrost napięcia. To dwa różne zabezpieczenia, które powinny współpracować, a nie wzajemnie się zastępować.

Ile kosztuje ochrona przepięciowa w domu

Ceny zależą od liczby faz, producenta, klasy aparatu i tego, czy rozdzielnica ma wolne miejsce. W 2026 roku za podstawowy moduł typu 2 można orientacyjnie zapłacić około 80-250 zł, za rozwiązanie typu 1+2 mniej więcej 150-650 zł, a za dodatkowy typ 3 około 50-200 zł.

Sama robocizna przy prostym montażu często mieści się w przedziale 150-500 zł. Jeżeli trzeba przebudować starą rozdzielnicę, dołożyć zabezpieczenia, wykonać nowe połączenia z szyną PE albo poprawić uziemienie, całkowity koszt może wzrosnąć do około 750-1400 zł lub więcej.

Nie traktowałbym jednak najtańszego modułu jako oczywistej oszczędności. Różnica kilkuset złotych może mieć znaczenie, gdy w domu znajduje się elektronika, której wymiana kosztowałaby kilka lub kilkanaście tysięcy złotych. Najpierw trzeba dobrać prawidłowy system ochrony, a dopiero potem porównywać ceny konkretnych urządzeń.

Co sprawdzić przed zamówieniem elektryka

Przed wyceną dobrze przygotować informacje o rodzaju przyłącza, obecności instalacji odgromowej, fotowoltaice, urządzeniach zewnętrznych i stanie rozdzielnicy. Zdjęcie wnętrza rozdzielnicy może pomóc w rozmowie, ale nie zastępuje oględzin na miejscu.

• Poproś o wskazanie typu sieci i miejsca podłączenia SPD.
• Sprawdź, czy oferta obejmuje aparat, dobezpieczenie, przewody, montaż i pomiary.
• Zapytaj o ochronę przewodów antenowych, telekomunikacyjnych i fotowoltaicznych.
• Upewnij się, że zostanie zachowana krótka droga do szyny PE i uziemienia.
• Po montażu poproś o informację, jak rozpoznać zużyty wkład i kiedy wykonać kontrolę.

Najlepszy efekt daje nie pojedynczy „magiczny” moduł, lecz dobrze zaprojektowany układ kilku zabezpieczeń. Ogranicznik przepięć przejmuje udar, uziemienie zapewnia drogę jego odprowadzenia, a typ 3 może dodatkowo chronić szczególnie czuły sprzęt.

Jeżeli mam wskazać jedną praktyczną zasadę, jest nią dopasowanie ochrony do całej instalacji, a nie do samego urządzenia w rozdzielnicy. Prawidłowo dobrany i krótko podłączony SPD znacząco zmniejsza ryzyko awarii, ale nie daje stuprocentowej gwarancji po bezpośrednim uderzeniu pioruna ani nie zastępuje regularnego przeglądu instalacji.
