Gdy w kotłowni pojawia się pytanie, czy w naczyniu przeponowym powinna być woda, najważniejsze jest rozróżnienie dwóch przestrzeni wewnątrz zbiornika. Woda powinna znajdować się po stronie instalacji, natomiast po drugiej stronie membrany musi pozostać sprężone powietrze albo azot. Wyjaśniam, jak działa ten element, kiedy obecność wody jest normalna, a kiedy świadczy o awarii.
Najważniejsza zasada działania naczynia przeponowego
- Tak, woda może znajdować się w komorze hydraulicznej naczynia.
- Nie, woda nie powinna pojawić się po stronie gazowej ani wydostawać się z wentyla.
- Membrana oddziela wodę od poduszki powietrznej, która przejmuje zmiany ciśnienia.
- Woda z wentyla zwykle oznacza pęknięcie membrany i konieczność wymiany elementu.
- Ciśnienie wstępne sprawdza się na zimnej, odłączonej i pozbawionej ciśnienia instalacji wodnej.
Woda w naczyniu jest normalna, ale tylko po właściwej stronie

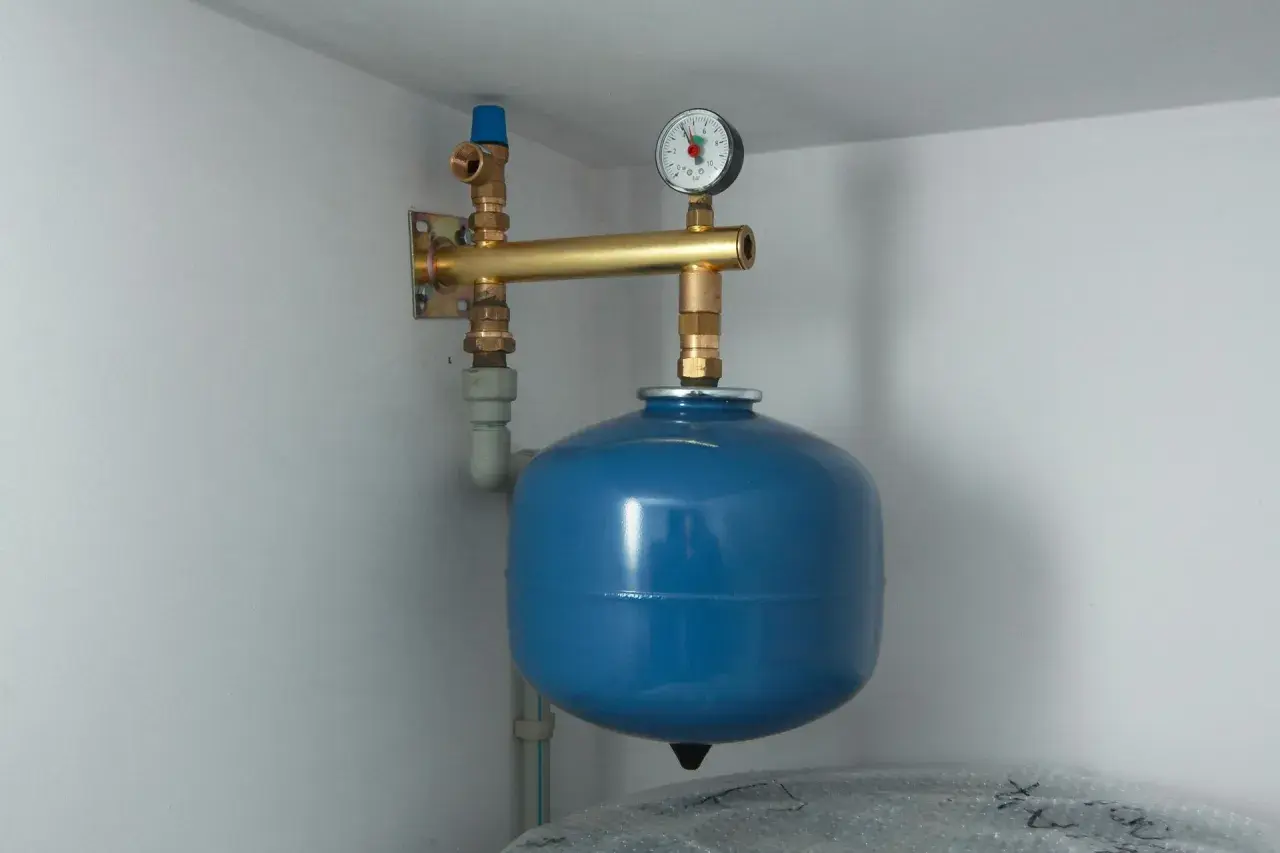

Naczynie przeponowe ma szczelny korpus podzielony elastyczną membraną. Jedna komora łączy się z instalacją grzewczą lub wodną i przyjmuje wodę, a druga jest fabrycznie wypełniona powietrzem albo azotem pod określonym ciśnieniem.
Podczas nagrzewania woda zwiększa swoją objętość. Zamiast powodować gwałtowny wzrost ciśnienia w rurach, wpływa do naczynia i ugina membranę, ściskając gaz. Po ostygnięciu instalacji gaz rozpręża się i wypycha wodę z powrotem do obiegu. To właśnie ta poduszka gazowa, a nie sama objętość zbiornika, stabilizuje pracę układu.
Dlatego odpowiedź na pytanie, czy w naczyniu przeponowym powinna być woda, brzmi: tak, w komorze wodnej jest ona przewidziana przez konstrukcję. Niepokój powinno wzbudzić dopiero pojawienie się wody w przestrzeni gazowej albo przy zaworze do pompowania.
Jak odróżnić normalną pracę od uszkodzonej membrany
Samo stwierdzenie, że zbiornik zawiera wodę, nie jest jeszcze diagnozą awarii. Problem zaczyna się wtedy, gdy membrana przestaje oddzielać obie komory. Woda zajmuje wówczas również przestrzeń, która powinna zawierać gaz, a naczynie traci zdolność kompensowania rozszerzalności cieczy.
| Objaw | Możliwa przyczyna | Co to oznacza |
|---|---|---|
| Woda wypływa z wentyla | Pęknięta membrana | Naczynie wymaga wymiany albo naprawy, jeśli producent przewidział wymienny worek. |
| Ciśnienie szybko rośnie po rozgrzaniu | Brak gazu lub niesprawna membrana | Naczynie nie przejmuje rozszerzającej się wody. |
| Ciśnienie spada po ostygnięciu | Ubytek wody, nieszczelność lub źle ustawiona poduszka gazowa | Samo dopompowanie może nie rozwiązać przyczyny. |
| Zawór bezpieczeństwa kapie | Nadmierny wzrost ciśnienia | Trzeba sprawdzić naczynie, zawór dopuszczający i szczelność instalacji. |
| Z wentyla nie wydobywa się powietrze | Całkowita utrata ciśnienia gazu albo uszkodzenie membrany | Potrzebna jest pełna kontrola naczynia, nie tylko szybkie dopompowanie. |
W praktyce najbardziej jednoznacznym sygnałem jest woda wydostająca się z wentyla Schradera, czyli zaworu podobnego do tego stosowanego w kole samochodowym. Powietrze można uzupełnić, ale wody po stronie gazowej nie da się usunąć przez zwykłe pompowanie, jeśli membrana jest przebita.
Dlaczego prawidłowe ciśnienie gazu ma tak duże znaczenie
Nowe naczynie nie powinno być po prostu „napompowane na oko”. Ciśnienie wstępne musi pasować do wysokości instalacji, ciśnienia napełnienia, temperatury pracy i parametrów konkretnego modelu. W małych domowych układach centralnego ogrzewania często spotyka się wartości około 0,8-1,0 bar po stronie gazowej, ale nie jest to uniwersalna reguła.
W wielu instalacjach ciśnienie na zimnym układzie wynosi mniej więcej 1,0-1,5 bar. Wysoki budynek, duża różnica poziomów, glikol w obiegu albo nietypowy kocioł mogą jednak wymagać innych ustawień. Zawsze pierwszeństwo ma tabliczka znamionowa i instrukcja producenta.
Za niskie ciśnienie gazu sprawia, że naczynie zbyt szybko wypełnia się wodą. Za wysokie ogranicza jego użyteczną pojemność, bo membrana nie może odpowiednio przyjąć rozszerzającej się cieczy. Z mojego punktu widzenia właśnie ustawianie ciśnienia bez sprawdzenia parametrów instalacji jest jednym z częstszych błędów serwisowych.
Jak bezpiecznie sprawdzić naczynie przeponowe
Pomiar można wykonać samodzielnie, ale tylko wtedy, gdy użytkownik zna układ instalacji i potrafi bezpiecznie odłączyć urządzenie. Nie mierzy się ciśnienia gazu przy rozgrzanym kotle ani przy pełnym ciśnieniu po stronie wodnej, ponieważ wynik będzie niemiarodajny, a czynność może doprowadzić do niekontrolowanego wypływu wody.
- Wyłącz źródło ciepła i poczekaj, aż instalacja ostygnie.
- Odłącz naczynie od instalacji, jeśli znajduje się przy nim zawór serwisowy.
- Spuść ciśnienie po stronie wodnej zgodnie z instrukcją urządzenia.
- Zmierz ciśnienie na wentylu manometrem do kół lub dedykowanym przyrządem.
- Jeśli jest zbyt niskie, uzupełnij powietrze albo azot do wartości przewidzianej przez producenta.
- Przywróć prawidłowe ciśnienie wody i sprawdź szczelność połączeń.
Jeśli podczas naciskania wentyla pojawi się woda, pomiar należy przerwać. Nie wolno wtedy próbować ratować zbiornika kolejnym dopompowaniem, ponieważ uszkodzona membrana nadal będzie przepuszczać wodę. W takim przypadku najlepiej zlecić ocenę instalatorowi i dobrać element o właściwej pojemności oraz przeznaczeniu.
Naczynie do CO i naczynie do CWU to nie zawsze ten sam element
Podobna konstrukcja występuje w instalacjach centralnego ogrzewania, ciepłej wody użytkowej, hydroforowych i solarnych. Nie oznacza to jednak, że każdy zbiornik można stosować zamiennie. Naczynie do wody pitnej musi mieć odpowiednie dopuszczenia higieniczne, a model do ogrzewania powinien być przystosowany do temperatury i rodzaju czynnika w obiegu.
| Zastosowanie | Rola naczynia | Na co zwrócić uwagę |
|---|---|---|
| Centralne ogrzewanie | Przejmuje rozszerzającą się wodę grzewczą. | Pojemność, temperatura pracy, ciśnienie maksymalne i zgodność z kotłem. |
| Ciepła woda użytkowa | Ogranicza wzrost ciśnienia podczas podgrzewania wody. | Dopuszczenie do kontaktu z wodą pitną i prawidłowy montaż na instalacji CWU. |
| Instalacja solarna | Kompensuje zmiany objętości czynnika, często mieszaniny wody i glikolu. | Odporność membrany na wysoką temperaturę i konkretny czynnik roboczy. |
| Hydrofor | Stabilizuje ciśnienie w instalacji wodnej i ogranicza częste uruchamianie pompy. | Rodzaj membrany, zakres ciśnień oraz pojemność zbiornika. |
Jeżeli podczas wymiany ktoś proponuje „pierwsze lepsze” naczynie o takiej samej pojemności, zachowałbym ostrożność. Liczy się nie tylko liczba litrów, lecz także przeznaczenie zbiornika, temperatura, ciśnienie robocze i rodzaj membrany.
Kiedy dopompowanie wystarczy, a kiedy potrzebna jest wymiana
Dopompowanie ma sens wtedy, gdy membrana jest szczelna, a problem polega wyłącznie na utracie ciśnienia gazu przez zawór lub naturalne rozprężenie. Po uzupełnieniu powietrza układ powinien zachowywać stabilne ciśnienie zarówno na zimno, jak i po rozgrzaniu.
Wymiana jest konieczna, gdy z wentyla wypływa woda, korpus jest skorodowany, zbiornik ma nieszczelność albo ciśnienie szybko znika mimo sprawnej membrany. W zależności od konstrukcji można wymienić sam worek, ale w małych naczyniach stosowanych przy kotłach często bardziej opłacalna okazuje się wymiana całego elementu. Koszt samego naczynia domowego zwykle wynosi około 150-500 zł, a usługa z diagnozą i montażem może podnieść rachunek do mniej więcej 300-800 zł. Ceny zależą od pojemności, marki i dostępu do instalacji.
Nie ignorowałbym też powtarzającego się ubytku ciśnienia. Uszkodzenie naczynia może być skutkiem korozji, zbyt wysokiej temperatury, błędnego doboru albo częstego otwierania zaworu bezpieczeństwa. Sama wymiana bez znalezienia przyczyny może sprawić, że nowy element również szybko straci sprawność.
Spokojna instalacja zaczyna się od prawidłowej diagnozy
W sprawnym naczyniu woda zajmuje komorę połączoną z instalacją, a gaz pozostaje po drugiej stronie membrany. Taki układ jest potrzebny i nie świadczy o awarii. Awarią jest dopiero utrata rozdziału między wodą a gazem, szczególnie gdy woda pojawia się przy wentylu.
Najrozsądniejsza kontrola obejmuje sprawdzenie ciśnienia na zimnej instalacji, obserwację wskazań manometru podczas grzania oraz ocenę zaworu bezpieczeństwa. Jeśli wartości gwałtownie się zmieniają albo z wentyla wypływa woda, nie ograniczałbym się do dopuszczania kolejnych litrów do układu. Taka reakcja maskuje problem, zamiast go usuwać.
