Przy układaniu podłogówki różnica między rurami co 10 a co 15 cm wpływa na komfort, temperaturę zasilania, liczbę pętli i koszt instalacji. Wyjaśniam, kiedy gęstszy układ rzeczywiście ma sens, gdzie wystarczy 15 cm oraz jak ocenić decyzję na podstawie strat ciepła, rodzaju posadzki i źródła ogrzewania.
Najkrótsza odpowiedź zależy od parametrów budynku
- 15 cm to najczęściej rozsądny rozstaw w dobrze ocieplonych pomieszczeniach.
- 10 cm sprawdza się przy większych stratach ciepła, dużych przeszkleniach, łazienkach i posadzkach o wyższym oporze cieplnym.
- Gęstsze ułożenie oznacza około 50% więcej rury na tej samej powierzchni.
- Przy pompie ciepła rozstaw 10 cm nie jest automatycznie konieczny, ale może ułatwić pracę z niższą temperaturą zasilania.
- Ostateczny wybór powinien wynikać z projektowego obciążenia cieplnego, a nie z samego przyzwyczajenia wykonawcy.
Od czego naprawdę zależy rozstaw rur
Rozstaw mierzy się między osiami sąsiednich rur, a nie między ich zewnętrznymi krawędziami. To drobny szczegół, ale przy odbiorze instalacji potrafi wyjaśnić, dlaczego deklarowane 15 cm w jednym miejscu oznacza w praktyce 14-16 cm.
Najważniejszym punktem wyjścia jest zapotrzebowanie pomieszczenia na ciepło. Pokój z jedną małą ścianą zewnętrzną potrzebuje mniej energii niż salon z dużym oknem tarasowym, narożnikiem i drzwiami balkonowymi. Im większe straty, tym większa potrzeba zagęszczenia rur albo zastosowania wyższej temperatury wody.
Znaczenie ma również wykończenie podłogi. Płytki i kamień dobrze przewodzą ciepło, dlatego rozstaw 15 cm często działa z nimi bardzo dobrze. Panele, deska warstwowa czy gruby parkiet stawiają większy opór, więc w niektórych pomieszczeniach potrzebne będzie zagęszczenie rur lub produkt o niskim oporze cieplnym.
Projektant powinien uwzględnić także izolację podłogi, temperaturę zasilania, temperaturę powrotu, średnicę rur i długość pętli. Sam rozstaw nie naprawi błędów w izolacji ani zbyt małego przepływu, dlatego traktowanie go jako jedynego parametru jest częstym uproszczeniem.
Co daje rozstaw 10 cm, a co 15 cm
Rury ułożone co 10 cm oddają ciepło bardziej równomiernie. Powierzchnia podłogi ma mniejsze różnice temperatur, a instalacja może osiągnąć potrzebną moc przy niższej temperaturze wody. To szczególnie korzystne w układach niskotemperaturowych, choć nie oznacza, że każdy dom z pompą ciepła wymaga automatycznie tak gęstej instalacji.
Rozstaw 15 cm zużywa mniej materiału i zwykle pozwala łatwiej zaplanować pętle. W nowym, dobrze ocieplonym domu z płytkami jest często wystarczający, a dodatkowe zagęszczanie całej powierzchni nie przynosi proporcjonalnej korzyści.
| Kryterium | Rozstaw 10 cm | Rozstaw 15 cm |
|---|---|---|
| Zużycie rury na 1 m² | około 10 m | około 6,7 m |
| Równomierność ciepła | wyższa | zwykle wystarczająca |
| Możliwa temperatura zasilania | niższa przy tej samej mocy | zależna od projektu i posadzki |
| Liczba pętli | większa | mniejsza |
| Koszt materiałów i montażu | wyższy | niższy |
Różnica w zużyciu rury jest konkretna. Na aktywnej powierzchni 100 m² układ co 10 cm wymaga orientacyjnie 1000 m rury, a co 15 cm około 667 m. Oznacza to około 333 m dodatkowej rury, do tego więcej klipsów, czasu pracy i pętli na rozdzielaczu.
Nie przekłada się to jednak na 50% wyższy koszt całej podłogówki, bo na cenę wpływają również izolacja, wylewka, rozdzielacze, automatyka i robocizna. Przy porównywaniu ofert poprosiłabym o osobne wskazanie liczby metrów rury, liczby obiegów i ceny montażu. Wtedy łatwo sprawdzić, za co faktycznie dopłacamy.
Gdzie rozstaw 10 cm ma największy sens
Gęstsze ułożenie najczęściej stosuje się tam, gdzie podłoga musi dostarczyć więcej ciepła albo gdzie użytkownik szczególnie odczuwa nierównomierną temperaturę. Nie musi ono obejmować całego domu.
- Strefy brzegowe przy ścianach zewnętrznych, oknach tarasowych i dużych przeszkleniach.
- Łazienki, w których komfort ciepłej posadzki ma większe znaczenie, a powierzchnia pod meblami i ceramiką bywa ograniczona.
- Wiatrołapy i korytarze z drzwiami zewnętrznymi lub dużą wymianą powietrza.
- Pomieszczenia z większymi stratami ciepła wynikającymi ze słabszej izolacji albo niekorzystnego położenia.
- Podłogi wykończone materiałem o wyższym oporze cieplnym, jeśli obliczenia nie potwierdzają wystarczającej mocy przy 15 cm.
Strefa brzegowa ma zwykle szerokość około 0,5-1 m od ściany zewnętrznej, choć jej dokładny zakres powinien wynikać z projektu. Rury można tam ułożyć co 10 cm, a w centralnej części pomieszczenia co 15 cm. Takie rozwiązanie często daje lepszy efekt niż bezrefleksyjne zagęszczenie całej podłogi.
Przy dużych oknach ważny jest również kierunek prowadzenia rur. W strefie brzegowej warto tak zaplanować początek pętli, aby cieplejsza woda trafiała w pierwszej kolejności w najbardziej wychładzany pas podłogi. To praktyczny detal, który potrafi poprawić komfort bardziej niż sama zmiana rozstawu w całym pokoju.
Kiedy 15 cm będzie rozsądnym wyborem
Rozstaw co 15 cm dobrze sprawdza się w pokojach, sypialniach i salonach nowego budynku, jeżeli zapotrzebowanie na ciepło jest niewielkie, podłoga ma dobrą izolację, a wykończenie stanowią płytki lub cienkie panele dopuszczone do ogrzewania podłogowego.
W takim układzie większa odległość między rurami nie musi oznaczać zimnych pasów. Przy prawidłowej grubości wylewki ciepło rozchodzi się na boki, a sama posadzka działa jak akumulator. Największą różnicę można odczuć przy szybkim nagrzewaniu, niekoniecznie podczas stabilnej pracy przez całą dobę.
Przy pompie ciepła 15 cm także może być dobrym rozwiązaniem. Jeśli budynek ma niskie straty, a projekt potwierdza wymaganą moc przy temperaturze zasilania na przykład 30-35°C, nie ma technicznego powodu, by wszędzie stosować 10 cm.
Ostrożniej podchodziłabym do 15 cm w starych, słabo ocieplonych budynkach, przy dużych oknach oraz pod grubym drewnem. W takich miejscach rzadszy układ może zmusić instalację do pracy z wyższą temperaturą, a to pogarsza efektywność źródła ciepła i zwiększa ryzyko dyskomfortu.
Jak zaplanować pętle i policzyć ilość rury
Do wstępnego oszacowania przyjmuje się, że na 1 m² aktywnej powierzchni przypada około 10 m rury przy rozstawie 10 cm oraz około 6,7 m przy rozstawie 15 cm. Do wyniku trzeba dodać odcinki prowadzone od rozdzielacza, dlatego jest to kalkulacja orientacyjna, a nie gotowy projekt wykonawczy.
Przykładowo pokój o powierzchni 20 m² potrzebuje około 200 m rury przy rozstawie 10 cm albo około 134 m przy 15 cm. Rury 16 x 2 mm nie powinno się jednak układać jako jednej bardzo długiej pętli. W praktyce obieg często projektuje się na około 70-100 m, zależnie od oporów, przepływu i przyjętych parametrów instalacji.
W tym przykładzie wariant 10 cm może wymagać trzech pętli, a wariant 15 cm dwóch. Ostateczna liczba zależy od rzeczywistej powierzchni grzewczej, ponieważ pod stałą zabudową, wanną, szafkami kuchennymi czy dużą szafą zwykle nie prowadzi się rur.

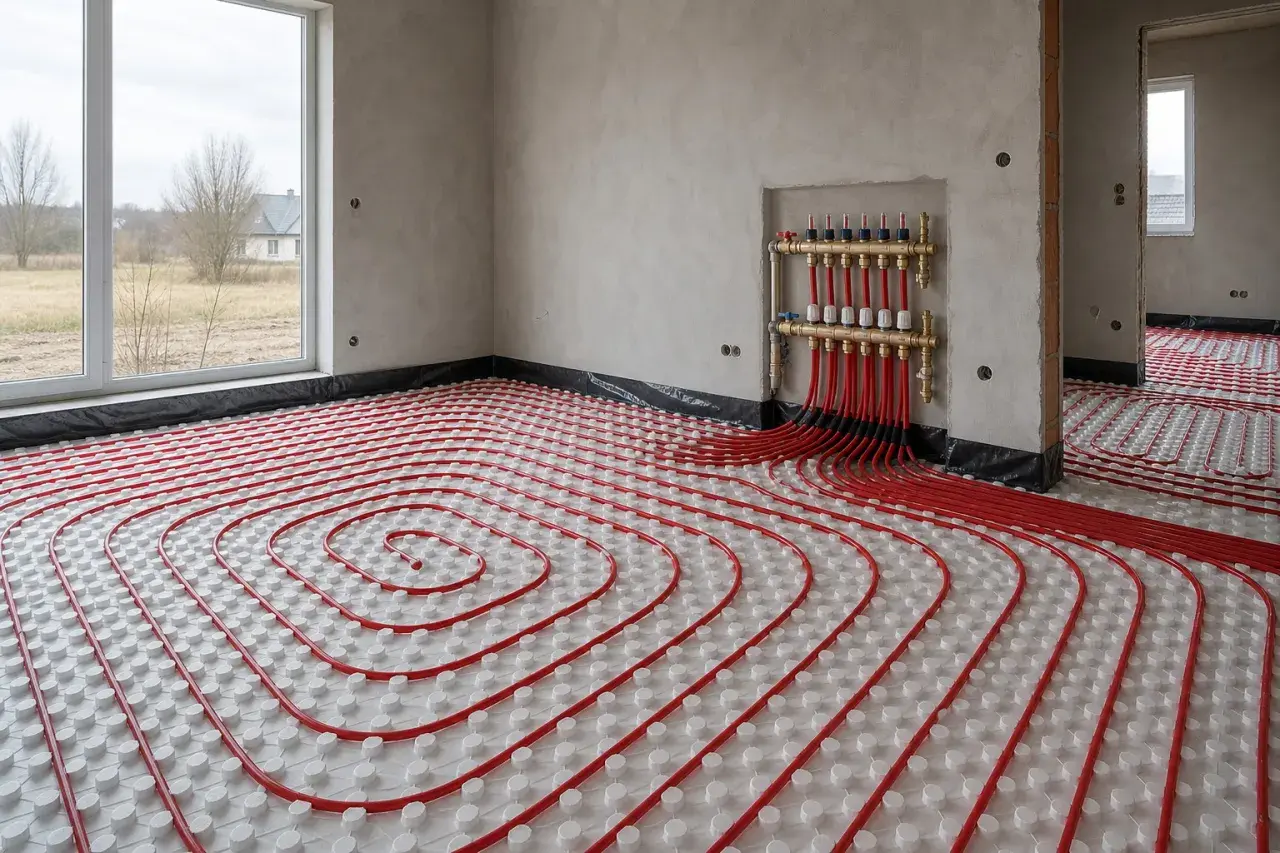

Preferuję układ spiralny, gdy pozwala na to geometria pomieszczenia. Rura zasilająca i powrotna biegną wtedy obok siebie, dzięki czemu temperatura podłogi jest bardziej wyrównana. Meander bywa prostszy w wąskich pomieszczeniach, ale trzeba świadomie zaplanować, gdzie znajdzie się cieplejszy początek pętli.
Przed zalaniem wylewki powinny być dostępne zdjęcia instalacji, szkic z wymiarami i oznaczenia pętli na rozdzielaczu. Dokumentacja ułożenia rur ma znaczenie przy późniejszym remoncie, zwłaszcza gdy właściciel nieruchomości chce wiercić w podłodze, montować drzwi albo zmieniać układ ścian.
Błędy, które psują nawet dobrze dobrany rozstaw
Najczęstszy błąd polega na wyborze rozstawu wyłącznie według ceny metra rury. Tańszy wariant 15 cm może wymagać później wyższej temperatury zasilania, dodatkowego grzejnika albo kosztownej korekty hydraulicznej. Z kolei 10 cm ułożone wszędzie może niepotrzebnie zwiększyć koszt i liczbę obiegów.
- Brak obliczeń strat ciepła dla poszczególnych pomieszczeń.
- Układanie rur pod stałymi meblami bez sprawdzenia, czy ta powierzchnia będzie potrzebna do oddawania ciepła.
- Tworzenie zbyt długich pętli i późniejsze problemy z przepływem.
- Brak osobnego potraktowania stref brzegowych.
- Ignorowanie oporu cieplnego paneli, deski lub wykładziny.
- Zbyt wysoka temperatura wody ustawiana jako sposób na naprawienie zbyt rzadkiego układu.
Nie należy też oceniać instalacji wyłącznie po tym, czy rury leżą równo na styropianie. Liczą się średnica, rozstaw, długość obiegów, dylatacje, próba szczelności i późniejsza regulacja przepływów. Najlepszy rozstaw nie zadziała bez poprawnego wyregulowania rozdzielacza.
Temperatura powierzchni również ma swoje granice. Dla pomieszczeń stałego pobytu przyjmuje się zwykle maksymalnie około 29°C, w łazienkach około 33°C, a w strefach brzegowych dopuszczalne wartości mogą być wyższe. Nie wolno więc zwiększać temperatury zasilania bez kontroli projektu i rodzaju posadzki.
Jaką decyzję przyjąć w praktyce
Jeśli mam do czynienia z nowym, dobrze ocieplonym domem i standardowym wykończeniem, najczęściej wybrałabym 15 cm w strefie centralnej oraz 10 cm przy chłodnych przegrodach i w łazienkach. To rozsądny kompromis między komfortem, kosztami i łatwością regulacji.
Całe pomieszczenie układałabym co 10 cm wtedy, gdy obliczenia pokazują wysokie zapotrzebowanie na moc, planowana posadzka ma duży opór cieplny albo inwestor chce pracować na możliwie niskiej temperaturze zasilania. Przy słabej izolacji najpierw sprawdziłabym jednak, czy problemu nie da się rozwiązać poprawą przegród, bo sama podłogówka nie zastąpi ocieplenia.
Przed podpisaniem umowy z wykonawcą poprosiłabym o rzut z rozstawem rur, tabelę pętli, długości obiegów i projektowe temperatury zasilania. Taki zestaw pozwala sprawdzić, czy propozycja co 10 lub co 15 cm wynika z realnych parametrów budynku, czy tylko z przyjętego przez ekipę schematu.
Najważniejsza zasada jest prosta: 10 cm nie jest z definicji lepsze, a 15 cm nie jest z definicji wystarczające. Dobrze zaprojektowana instalacja może łączyć oba rozstawy, a o jej jakości decyduje zgodność z obciążeniem cieplnym, posadzką, źródłem ciepła i późniejszą regulacją.
