Najważniejsze liczby pozwalają szybko ocenić projekt podłogówki.
- 45 mm nad rurą to typowa wartość odniesienia dla jastrychu cementowego klasy F4.
- 40 mm nad rurą przyjmuje się często dla jastrychu anhydrytowego klasy F4.
- Przy rurze 16 mm daje to około 61 mm jastrychu cementowego lub 56 mm anhydrytowego.
- Cieńsze warstwy, na przykład 30-35 mm nad rurą, są możliwe tylko wtedy, gdy dopuszcza je karta techniczna konkretnego produktu.
- Przed zalaniem instalację trzeba poddać próbie szczelności i wykonać dylatacje.
Najpierw ustal, czy liczysz warstwę nad rurą czy całość

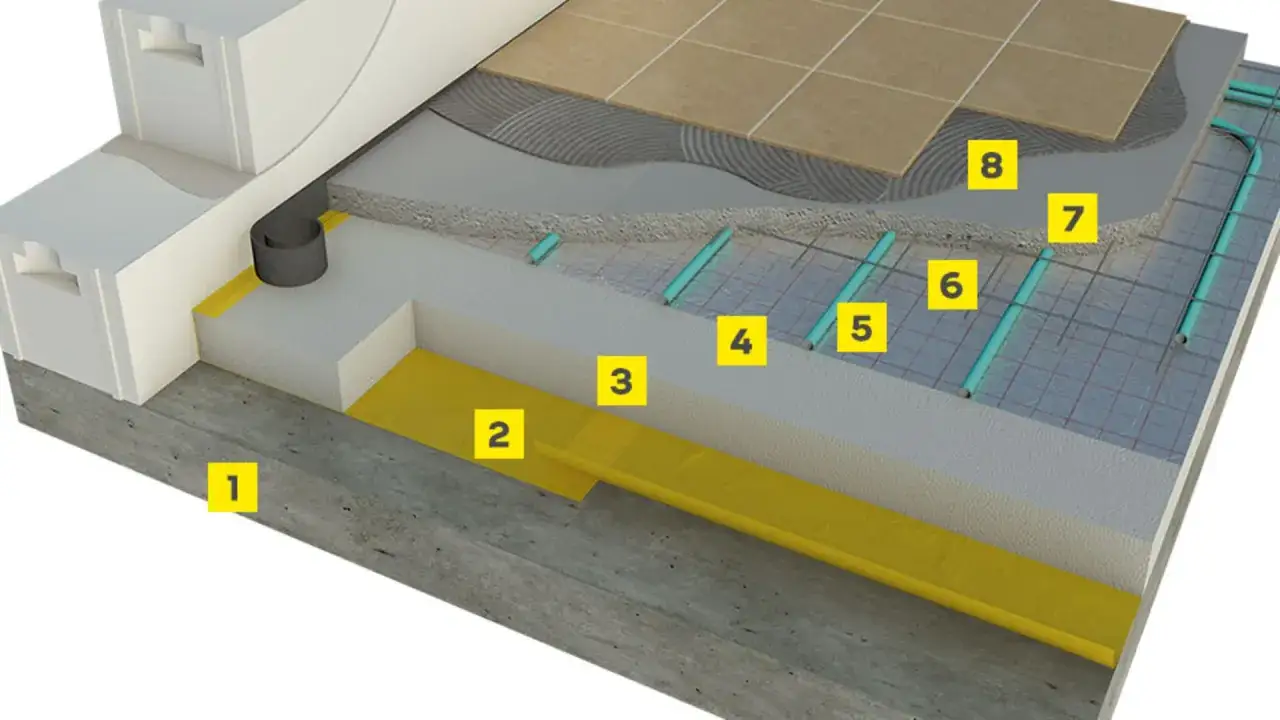

Najważniejsza zasada brzmi prosto: grubość jastrychu mierzy się od najwyższego punktu rury do jego górnej powierzchni. Nie chodzi więc o odległość od styropianu do gotowej posadzki. Całkowitą wysokość oblicza się, dodając średnicę przewodu do wymaganej otuliny.
| Rodzaj jastrychu | Typowa warstwa nad rurą | Całość przy rurze 16 mm |
|---|---|---|
| Cementowy klasy F4 | około 45 mm | około 61 mm |
| Anhydrytowy klasy F4 | około 40 mm | około 56 mm |
| Produkt cienkowarstwowy | zgodnie z kartą techniczną, czasem 30-35 mm | zależnie od systemu |
W praktyce przy standardowej rurze 16 lub 17 mm wykonawcy często planują 6,5-7 cm całkowitej grubości. Ten niewielki zapas ułatwia wypoziomowanie podłoża i ogranicza ryzyko, że w najwyższym miejscu otulina nad rurą będzie zbyt mała.
Dlaczego sama liczba 6 cm bywa myląca
Gdy ktoś mówi, że wykonał „wylewkę sześciocentymetrową”, trzeba dopytać, od czego ją mierzył. Jeśli 6 cm oznacza wysokość od izolacji do wierzchu jastrychu, przy rurze 16 mm zostaje tylko około 44 mm nad przewodem. Dla cementu może to być wartość bliska minimum, ale nie daje dużego marginesu na nierówności.
Norma PN-EN 1264 oraz wytyczne producentów odnoszą się do określonych klas wytrzymałości i układów warstw. Dlatego nie traktuję wartości 45 lub 40 mm jako uniwersalnego pozwolenia na dowolny materiał. Karta techniczna użytego jastrychu ma pierwszeństwo, szczególnie przy rozwiązaniach cienkowarstwowych.
Nie każda podłogówka ma klasyczną wylewkę
W systemach suchych rury znajdują się w panelach z rowkami, a nad nimi układa się płyty systemowe lub bezpośrednio wykończenie. W takim przypadku nie stosuje się zasady „średnica rury plus 4,5 cm”, bo konstrukcja została zaprojektowana inaczej.
Podobnie wygląda sytuacja przy matach elektrycznych. Ich przewody zatapia się zwykle w warstwie kleju lub masy wyrównującej o grubości określonej przez producenta. Nie wolno przenosić wartości dla wodnej podłogówki na matę elektryczną.
Jastrych cementowy czy anhydrytowy
Oba materiały mogą dobrze współpracować z ogrzewaniem podłogowym, ale różnią się sposobem wykonania i tolerancją na warunki w budynku. Ja przy wyborze patrzę nie tylko na szybkość nagrzewania, lecz także na wilgoć, obciążenia i rodzaj pomieszczeń.| Cecha | Jastrych cementowy | Jastrych anhydrytowy |
|---|---|---|
| Typowa warstwa nad rurą | około 45 mm | około 40 mm, a w systemach specjalnych mniej |
| Odporność na wilgoć | lepsza, po odpowiednim zabezpieczeniu | ograniczona, wymaga ochrony przed wodą |
| Rozprowadzanie mieszanki | często wymaga dokładnego zagęszczenia | płynna masa dobrze otacza rury |
| Ryzyko skurczu | większe, trzeba pilnować pielęgnacji i dylatacji | zwykle mniejsze, ale nie znika całkowicie |
| Typowe zastosowanie | domy, garaże, pomieszczenia bardziej narażone na wilgoć | duże, równe powierzchnie w suchych wnętrzach |
Jastrych anhydrytowy jest płynny, dlatego dobrze wypełnia przestrzeń wokół rur i często pozwala ograniczyć wysokość zabudowy. Nie oznacza to jednak, że można zamówić dowolną cienką warstwę. Minimalna grubość zależy od konkretnej receptury, klasy wytrzymałości i zaleceń producenta.
Cement daje większą swobodę w pomieszczeniach gospodarczych, łazienkach czy garażach, ale wymaga staranniejszego zagęszczenia. Przy podłodze na drewnianym stropie trzeba dodatkowo sprawdzić nośność, ponieważ warstwa o grubości 6 cm waży około 120 kg na każdy metr kwadratowy, bez uwzględnienia izolacji i okładziny.
Od czego zależy bezpieczne minimum
Sama średnica rury to dopiero początek. Ta sama grubość może sprawdzić się w sypialni, a być niewystarczająca w korytarzu, sklepie albo pomieszczeniu z ciężką zabudową. Jastrych pełni jednocześnie funkcję warstwy rozprowadzającej ciepło i elementu przenoszącego obciążenia.
Obciążenia i rodzaj podłoża
W mieszkaniu najczęściej wystarczają wartości przewidziane dla standardowych obciążeń użytkowych. Przy regałach magazynowych, ciężkich ściankach działowych, kominku lub samochodzie stojącym na posadzce potrzebne może być zwiększenie grubości albo zastosowanie innego rozwiązania konstrukcyjnego.
Na stropie drewnianym lub starej konstrukcji nie powinien decydować wyłącznie instalator ogrzewania. Najpierw trzeba ocenić nośność i ugięcia stropu, ponieważ grubsza wylewka poprawia sztywność, ale zwiększa stałe obciążenie budynku.
Średnica i położenie rury
Przy rurze 20 mm całkowita grubość będzie o 4 mm większa niż przy rurze 16 mm, jeśli zachowamy tę samą otulinę. Znaczenie ma również to, czy przewód leży stabilnie na izolacji, czy został uniesiony na klipsach lub siatce.
Rura powinna być całkowicie otoczona mieszanką. Pustki powietrzne pogarszają przewodzenie ciepła i mogą tworzyć słabsze miejsca. Właśnie dlatego przy jastrychu cementowym nie wystarczy samo rozlanie materiału. Trzeba go odpowiednio zagęścić bez uszkodzenia przewodów.
Przeczytaj również: Pompa ciepła w domu - jak działa i ile kosztuje?
Wykończenie podłogi
Płytki ceramiczne i kamień dobrze przewodzą ciepło, natomiast grube drewno, podkład o wysokim oporze cieplnym albo ciężki dywan ograniczają oddawanie energii. Przy projektowaniu zwykle przyjmuje się, że opór cieplny całej okładziny nie powinien przekraczać około 0,15 m²K/W.
Grubsza wylewka nie zniszczy ogrzewania, ale zwiększy jego bezwładność. Podłoga będzie wolniej reagować na zmianę temperatury, co ma znaczenie przy pompie ciepła, sterowaniu strefowym i pomieszczeniach używanych tylko okresowo.
Jak wykonać wylewkę, żeby nie popękała
Dobrana wysokość nie wystarczy, jeśli pominięto przygotowanie podłoża. W praktyce największe problemy wynikają nie z różnicy kilku milimetrów, lecz z braku dylatacji, zbyt szybkiego wysuszenia albo uruchomienia ogrzewania przed osiągnięciem wymaganej wilgotności.- Sprawdź izolację i podłoże. Płyty powinny być ułożone stabilnie, bez dużych szczelin i zapadnięć. Warstwa rozdzielająca musi być ciągła.
- Wykonaj próbę szczelności. Rury zalewa się zgodnie z instrukcją systemu, a wynik próby i ciśnienie zapisuje w protokole.
- Ułóż taśmę brzegową. Oddziela jastrych od ścian i pozwala mu pracować podczas zmian temperatury.
- Zaplanuj dylatacje. Szczeliny wykonuje się przy ścianach, w przejściach między pomieszczeniami oraz w dużych polach. Ich układ powinien wynikać z projektu i zaleceń producenta.
- Wylewaj przy instalacji pod ciśnieniem. Dzięki temu ewentualne uszkodzenie przewodu można szybciej wykryć, a rura zachowuje właściwy kształt.
- Przestrzegaj dojrzewania i wygrzewania. Dla wielu jastrychów cementowych pierwsze uruchomienie ogrzewania przypada nie wcześniej niż po 21 dniach, a dla anhydrytowych często po 7 dniach. Zawsze wiążące są instrukcje danego produktu.
Po zakończeniu wygrzewania trzeba zmierzyć wilgotność metodą CM, a nie oceniać jej „na oko”. Dla jastrychów z ogrzewaniem często spotyka się wymaganie około 1,8% CM dla cementu i 0,3% CM dla anhydrytu, ale ostateczna wartość zależy od rodzaju podłogi, kleju i instrukcji producenta.
Co grozi przy zbyt cienkiej albo zbyt grubej warstwie
Zbyt cienka otulina nad rurą zwiększa ryzyko pęknięć i odspajania okładziny. Ciepło może rozkładać się mniej równomiernie, a w miejscach przebiegu przewodów pojawią się wyraźniejsze pasy temperatury.
Problemem jest również możliwość uszkodzenia rury podczas późniejszych prac. Jeśli nad przewodem znajduje się tylko cienka warstwa materiału, wiercenie lub mocowanie elementów wyposażenia staje się znacznie bardziej ryzykowne.
Przesadnie gruby jastrych nie zawsze poprawia trwałość. Oznacza większą masę, wolniejsze nagrzewanie i wyższy koszt materiału. Jeżeli projektant przewidział 6,5 cm, dokładanie kolejnych 3 cm bez analizy obciążeń nie jest rozsądnym zapasem, tylko zmianą parametrów całej podłogi.
Jedna liczba nie zastąpi poprawnego przekroju podłogi
Przed zamówieniem wylewki przekazuję wykonawcy nie tylko oczekiwaną wysokość, lecz cały zestaw danych. Powinny znaleźć się w nim rodzaj jastrychu, klasa wytrzymałości, średnica rury, grubość nad przewodem i poziom gotowej posadzki.
- rura 16 lub 17 mm i jej rzeczywista wysokość po zamocowaniu,
- planowana otulina nad rurą,
- rodzaj oraz grubość izolacji pod ogrzewaniem,
- miejsce dylatacji i sposób wykonania przejść między pomieszczeniami,
- termin próby szczelności, wygrzewania i pomiaru wilgotności.
Dla typowej wodnej podłogówki w domu przyjmuję orientacyjnie około 6-7 cm jastrychu liczonego od izolacji do jego wierzchu, ale ostateczna wartość powinna wynikać z projektu i karty technicznej materiału. To bezpieczniejsza droga niż szukanie jednej uniwersalnej liczby, która nie uwzględnia konstrukcji budynku ani rodzaju zastosowanej wylewki.
