Gdy do istniejącej instalacji grzejnikowej dołącza się niewielką pętlę ogrzewania podłogowego, pojawia się praktyczny dylemat: zawór RTL zamontować na powrocie czy na zasilaniu. W typowym układzie powinien trafić na powrót z pętli podłogowej, ponieważ kontroluje temperaturę wody, która przepłynęła już przez ogrzewaną podłogę. Poniżej wyjaśniam, jak rozpoznać właściwe miejsce, jak podłączyć zawór i kiedy takie rozwiązanie przestaje wystarczać.
Najważniejsza zasada montażu wynika z funkcji zaworu
- RTL montuje się na powrocie z pętli ogrzewania podłogowego, zgodnie ze strzałką na korpusie.
- Zawór mierzy temperaturę wody wracającej z obiegu, a nie temperaturę pomieszczenia.
- Rozwiązanie sprawdza się głównie przy małych powierzchniach do około 15 m², najczęściej w jednej łazience lub kuchni.
- Na zasilaniu zawór może zamykać przepływ zbyt wcześnie i nie działać zgodnie z przeznaczeniem.
- Przy kilku pętlach lub większej powierzchni lepszy będzie rozdzielacz z grupą mieszającą.
Gdzie zamontować zawór RTL w instalacji
Najkrótsza odpowiedź brzmi: na rurze powrotnej z pętli podłogowej, przed jej połączeniem ze wspólnym powrotem instalacji centralnego ogrzewania. Zasilanie doprowadza gorącą wodę do pętli, a zawór RTL ogranicza jej przepływ dopiero wtedy, gdy temperatura na wyjściu osiągnie ustawioną wartość.
Właściwy schemat można zapisać bardzo prosto: zasilanie instalacji → pętla podłogowa → zawór RTL → powrót instalacji. Trzeba przy tym zachować kierunek przepływu oznaczony strzałką. Sama lokalizacja zaworu nie wystarczy, jeśli zostanie zamontowany odwrotnie.
Na zasilaniu znajduje się woda o najwyższej temperaturze. Gdy RTL trafi właśnie tam, jego czujnik szybko wykryje gorące medium i zacznie przymykać zawór, zanim ciepło przejdzie przez całą pętlę. Efektem może być niedogrzana podłoga, nierównomierna praca i częste otwieranie oraz zamykanie zaworu.
Wyjątek może dotyczyć wyłącznie specjalnego urządzenia, którego producent dopuszcza inny sposób montażu. Nie należy jednak przenosić zasady dotyczącej zwykłego zaworu RTL na zawory mieszające, termostatyczne ani zestawy podtynkowe o odmiennej konstrukcji.
Dlaczego RTL kontroluje powrót, a nie zasilanie
RTL to ogranicznik temperatury powrotu. Nie jest pełnym układem mieszającym i nie reguluje temperatury wody dopływającej do podłogi tak jak zawór trójdrogowy z pompą. Jego zadaniem jest niedopuszczenie do zbyt wysokiej temperatury medium wracającego z pętli.
Po przekroczeniu nastawy element termostatyczny rozszerza się i przymyka przepływ. Kiedy woda w powrocie ochłodzi się, zawór ponownie się otwiera. Działa więc automatycznie i zwykle nie potrzebuje zasilania elektrycznego, ale reaguje na temperaturę wody, a nie bezpośrednio na temperaturę powietrza w pokoju.
To rozróżnienie jest ważne w praktyce. Ustawienie głowicy RTL na przykład na 30°C nie oznacza, że w pomieszczeniu będzie dokładnie 30°C ani że powierzchnia posadzki osiągnie taką temperaturę. Nastawa dotyczy temperatury powrotu, a końcowy efekt zależy także od temperatury zasilania, długości pętli, rodzaju posadzki, przepływu i izolacji.
Instrukcje IMI Heimeier wskazują, że skala niektórych modeli odpowiada orientacyjnie wartościom od 0 do 50°C, ale nie można traktować tego jako uniwersalnej tabeli dla każdego produktu. Dlatego ja zawsze zaczynam od dokumentacji konkretnego zaworu, a dopiero później dobieram ustawienie do projektu instalacji.

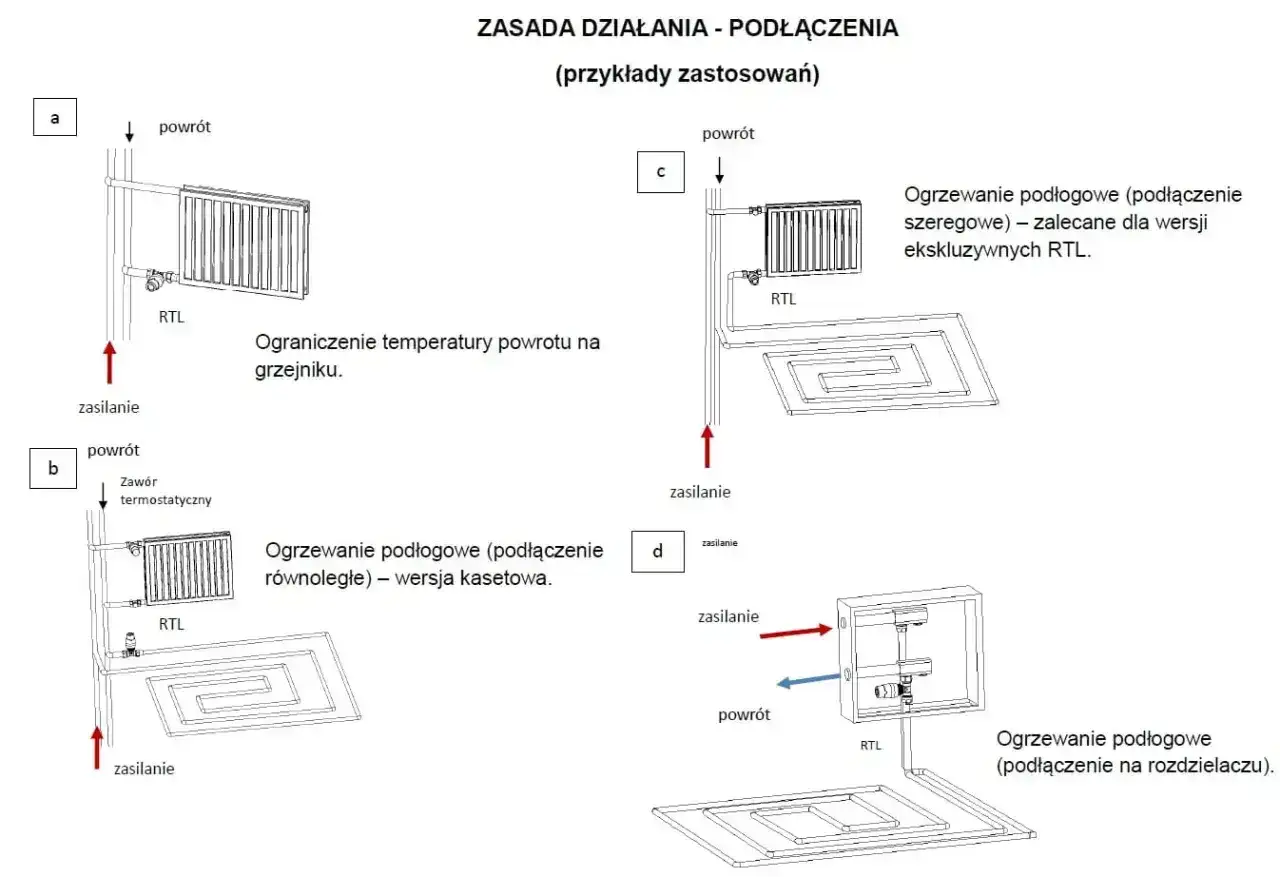

Jak wygląda prawidłowe podłączenie i umiejscowienie
Podstawowy układ jednej pętli
W niewielkiej instalacji zasilanie z istniejącego obiegu grzejnikowego kieruje się do pętli podłogowej. Po przejściu przez rurę zatopioną w posadzce woda wraca przewodem, na którym montuje się RTL. Zawór powinien mieć łatwy dostęp do regulacji i serwisu, na przykład w szafce instalacyjnej albo w puszce podtynkowej przeznaczonej do tego celu.
Nie warto wciskać głowicy w miejsce, gdzie będzie ogrzewana przez przewody, grzejnik lub intensywne nasłonecznienie. Temperatura otoczenia zaworu może wpływać na jego działanie, dlatego miejsce montażu powinno być możliwie stabilne i wentylowane.
Odległość od innych przewodów
Jeżeli powrót pętli łączy się w pobliżu powrotu grzejnika, gorąca woda z grzejnika może zaburzać pomiar. W materiałach IMI Heimeier dla określonych rozwiązań pojawia się zalecenie zachowania co najmniej 0,5 m od miejsca połączenia z powrotem grzejnikowym. To nie jest automatycznie wymagana odległość dla każdego modelu, dlatego ostateczne pierwszeństwo ma instrukcja danego producenta.
Podobny problem występuje przy montażu bezpośrednio na rozdzielaczu. Korpus i sąsiednie przewody mogą przewodzić ciepło do elementu termostatycznego, przez co zawór zacznie reagować inaczej niż wynikałoby to z rzeczywistej temperatury wody w pętli.
Ustawienie po uruchomieniu
Po napełnieniu i odpowietrzeniu obiegu trzeba sprawdzić, czy pętla rzeczywiście ma przepływ. Zawór ustawiony na zbyt niską wartość może pozostawać prawie zamknięty, szczególnie gdy znajduje się w ciepłym miejscu. Z kolei zbyt wysoka nastawa może dopuścić do przegrzewania posadzki.
Najbezpieczniej rozpocząć od ustawienia zgodnego z projektem albo instrukcją, a potem obserwować temperaturę powrotu i komfort w pomieszczeniu przez kilka godzin. Jedna korekta o niewielką wartość daje więcej informacji niż gwałtowne przekręcanie głowicy od minimum do maksimum.
Kiedy RTL jest dobrym rozwiązaniem, a kiedy nie
Zawór RTL dobrze sprawdza się przy modernizacji pojedynczego pomieszczenia, gdy nie ma opłacalnej możliwości budowy osobnego, niskotemperaturowego obiegu. Typowy przykład to łazienka o powierzchni kilku metrów kwadratowych, zasilana z instalacji grzejnikowej. Producent IMI Heimeier wskazuje dla swoich ograniczników zastosowanie na powierzchniach do około 15 m², ale limit zawsze trzeba sprawdzić dla konkretnego modelu i układu.
| Rozwiązanie | Typowe zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| Zawór RTL | Jedna mała pętla podłogowa, zwykle do około 15 m² | Kontroluje głównie temperaturę powrotu, nie zapewnia pełnego mieszania |
| Rozdzielacz z zaworem mieszającym | Kilka pętli lub większa powierzchnia | Wyższy koszt i większa liczba elementów |
| Osobny obieg niskotemperaturowy | Duża instalacja podłogowa w całym budynku | Wymaga prawidłowego projektu hydraulicznego i regulacji źródła ciepła |
Przy dwóch lub większej liczbie pętli nie zakładałbym automatycznie, że jeden RTL rozwiąże problem. Wspólny zawór może ograniczać temperaturę całego powrotu, ale nie zapewni niezależnej kontroli przepływu w każdej pętli. W takim układzie rozdzielacz z mieszaczem i pompą jest zwykle bardziej przewidywalny.
RTL nie zastąpi też ochrony przed zbyt wysoką temperaturą zasilania. Jeżeli instalacja grzejnikowa pracuje na przykład przy 60-70°C, sam ogranicznik powrotu nie jest pełnoprawnym zabezpieczeniem podłogi. Trzeba sprawdzić projekt, rodzaj posadzki oraz dopuszczalne parametry rur i okładziny.
Błędy, przez które ogrzewanie podłogowe działa słabo
Najczęstszy błąd to montaż na zasilaniu, zwykle dlatego, że przewód jest łatwiej dostępny. Drugim jest pominięcie strzałki kierunku przepływu. W obu przypadkach zawór może mechanicznie działać, ale jego pomiar i reakcja będą nieprawidłowe.
- Brak odpowietrzenia pętli powoduje szumy, słaby przepływ i zimne fragmenty posadzki.
- Za długa pętla zwiększa opory przepływu i może przekroczyć możliwości małego układu RTL.
- Zbyt niska nastawa powoduje szybkie zamykanie zaworu i niedogrzanie podłogi.
- Brak dostępu serwisowego utrudnia regulację, wymianę głowicy i kontrolę szczelności.
- Pomieszanie funkcji sprawia, że użytkownik oczekuje od RTL sterowania temperaturą pomieszczenia jak od termostatu pokojowego.
Przed pierwszym uruchomieniem sprawdziłbym także, czy instalacja została przepłukana, napełniona bez powietrza i poddana próbie szczelności. W przypadku świeżej posadzki trzeba przestrzegać zaleceń producenta jastrychu. Dla przykładowych procedur przywoływanych przez IMI Heimeier pierwsze uruchomienie przewidziano po około 21 dniach dla posadzki cementowej i 7 dniach dla anhydrytowej, lecz decydujące są dokumentacja konkretnej podłogi oraz zalecenia wykonawcy. Jeżeli po kilku godzinach pracy powrót jest gorący, a podłoga pozostaje nierówna temperaturowo, nie zaczynałbym od wymiany zaworu. Najpierw sprawdziłbym kierunek przepływu, odpowietrzenie, drożność pętli i temperaturę zasilania. Dopiero potem ma sens korekta nastawy albo zmiana sposobu regulacji.
Jak podjąć decyzję przed remontem lub modernizacją
Przed zakupem warto zapisać cztery informacje: powierzchnię ogrzewania, liczbę pętli, temperaturę zasilania instalacji oraz sposób podłączenia do istniejącego obiegu. Jeśli jest to jedna mała pętla w łazience i układ grzejnikowy ma odpowiednie parametry, RTL na powrocie może być prostym i rozsądnym rozwiązaniem.
Jeżeli ogrzewanie obejmuje większą część mieszkania, ma kilka obiegów albo współpracuje z pompą ciepła, nie traktowałbym RTL jako uniwersalnego zamiennika rozdzielacza z mieszaczem. W budynku wielorodzinnym każdą zmianę w instalacji wspólnej dobrze skonsultować z administratorem lub zarządcą, ponieważ lokalna przeróbka może zmienić przepływy w całym pionie.
Najważniejszy wniosek jest prosty: w standardowym zastosowaniu zawór RTL montuje się na powrocie pętli podłogowej, zgodnie z kierunkiem przepływu i instrukcją producenta. Na zasilaniu można go zastosować tylko wtedy, gdy konkretny element został do tego zaprojektowany i wyraźnie dopuszcza taki montaż.
